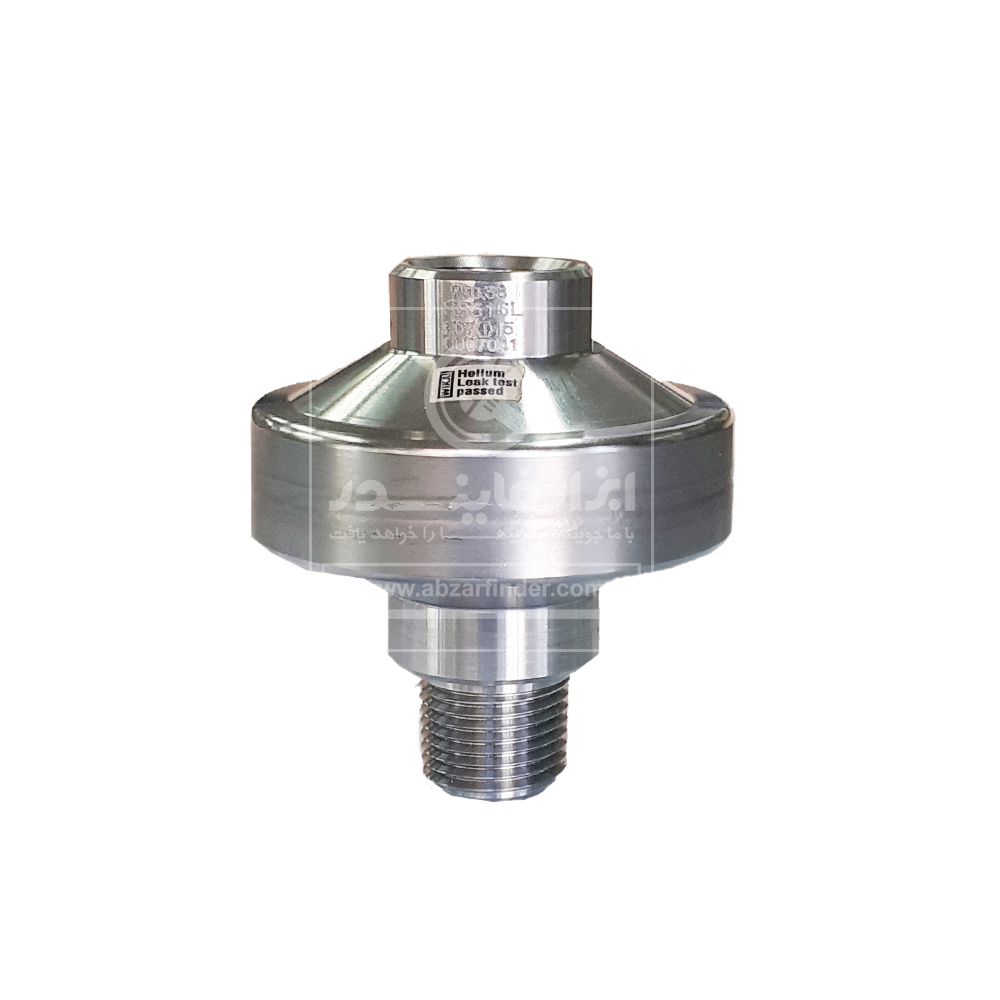

دیافراگم سیل ویکا (مدل 990.38)

این سنسورها که معمولاً فلزی یا از انواع خاصی از پلیمرهای ارتجاع پذیر میباشند، بصورت یک صفحه صاف یا چین خورده ساخته شده اند. از محاسن مهم دیافراگم سیل ها، قابلیت محافظت از دیگر ابزارهای اندازه گیری فشار در برابر شرایط نامناسب، مثل دماهای بالا و سیالات خورنده و نیز توانایی بالای آنها در آب بندی میباشد. به عبارت دیگر این نوع سنسورها، احتیاج بسیار کمتری به تجهیزات آب بندی دیگر، دارند. به همین دلیل در بسیاری از دستگاه های اندازه گیری فشار، از یک دیافراگم به عنوان سنسور فشار استفاده می شود.

راهنمای استفاده از دیافراگم سیل :

در بسیاری از موارد کنترل خط بدون انتخاب ديافراگم سيل عملا امکان پذیر نمی باشد. دیافراگم ها در صنایع نقش بسیار مهم و حساسي را ایفا می کنند به همين منظور در انتخاب دیافراگم ها بسیاری از متغیرها اثرگذار هستند که تک تک آن ها باید بررسی شوند و اثرات ناشی از آن ها را باید بررسی کرد تا بهترین انتخاب برای ديافراگم ها صورت پذيرد و کنترل خط به بهترين شکل انجام شود.

دیافراگم سیل در یک سیستم دو وظیفه دارد:

1.جدا سازی ابزار اندازه گیری از محیط اندازه گیری

2.انتقال فشار به وسیله انداز گیری

قسمتی از دیافراگم که با فرآیند در تماس است با یک دیافراگم انعطاف پذیر ایزوله شده است. فضای میان دیافراگم و سنسور اندازه گیری معمولا با یک روغن پر می شود. فشار از طریق المان الاستیک به مایع منتقل می شود و سپس از طریق مایع به سنسور اندازه گیری فشارسنج منتقل می شود. در بسیاری از موارد میان دیافراگم و ابزار اندازه گیری یک کپیلاری در نظر گرفته می شود تا اثرات دما بر سنسور اندازه گیری را حذف کنند و یا به حداقل برسانند.

ویژگی های محصول :

• دیافراگم سیل دیافراگم سیل ویکا (مدل 990.38)
• مناسب جهت نصب روی وسایل اندازه گیری فشار 2 تا 90 بار
• جنس بدنه : استنلس استیل 316
• جنس دیافراگم : استنلس استیل 316 L
• سایز کانکشن ورود : 1/2 NPTM
• سایز کانکشن خروج : 1/2 NPTF
• ساخت کشور آلمان
