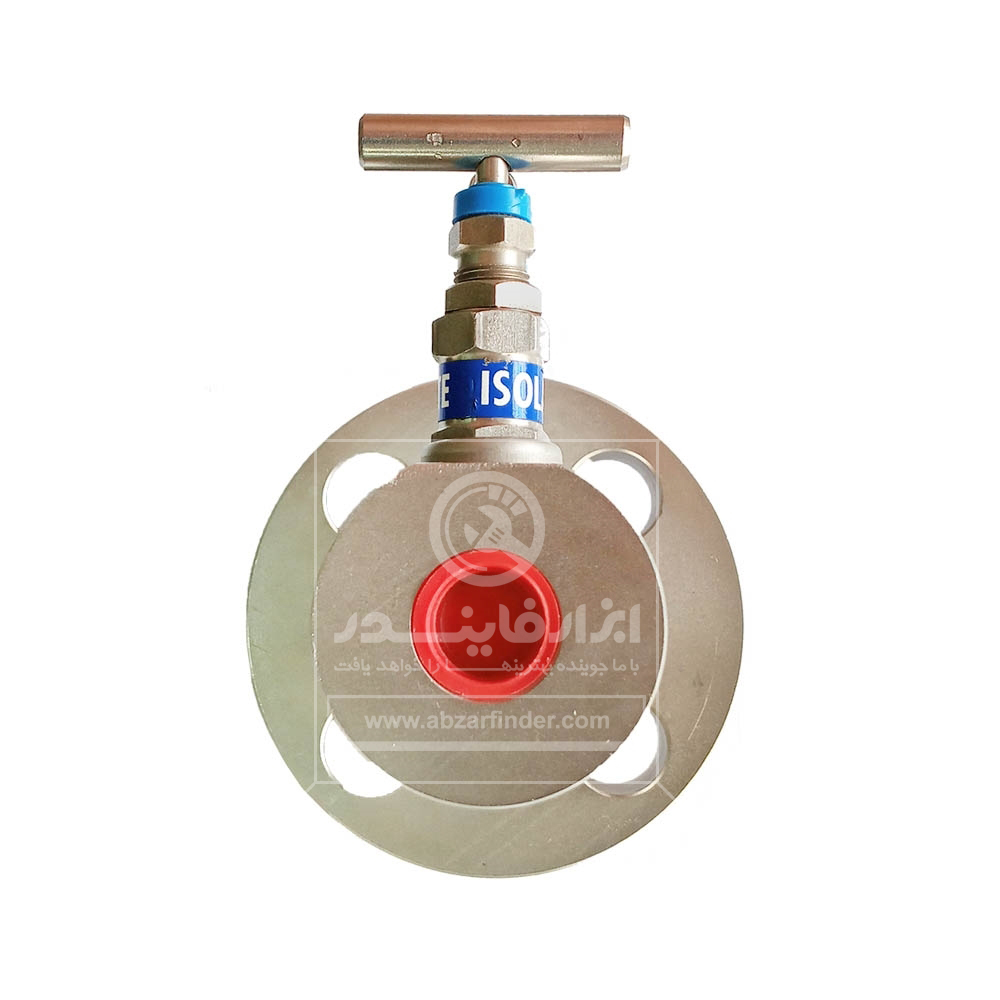

منیفولد (بلاک اند بلید ولو) 2 شیر ویمک

منیفـولد‌ها در واقع ترکیبی از چند شیر سوزنی در یک بدنه می باشند که بوسیله مسیر های مختلف به یکدیگر مرتبط می شوند. با باز و بسته کردن شیرها مسیر جریان تغییر می کند. این تجهیرات معمولا با متریال های مختلف و فشار کاری های متفاوت ساخته می شوند.

منیفولد ولو ابزار دقیق، به عنوان یکی از بهترین ابزارها برای تنظیم بخشی از یک سیستم فرآیندی بدون قطع جریان آن شناخته می‌شود. این ابزارها که تحت عنوان شیر چند راهه هم شناخته می‌شوند، به مهندسین این امکان را می‌دهند که جریان را از مسیرهای مختلف عبور دهند و تغییرات دلخواه خود را در هر مسیر به وجود بیاورند. به عنوان مثال ما اگر قصد تغییر فشار در ترانسمیترهای اختلاف فشار را داشته باشیم، به راحتی می‌توانیم از این شیرها به عنوان یک اکولایزر یا یکسان‌سازی کننده استفاده کنیم.

انواع منیفولد ابزار دقیق

 زمانی که بحث استفاده از منیفولد ولو در یک سیستم کوچک مطرح می‌شود خیلی راحت می‌توانیم از سیستم‌های دوراهی استفاده کنیم که هم اندازه کوچکتری دارند و هم کنترل آن‌ها آسان‌تر است. اما در برخی موارد ما با تعداد جریان بیشتری مواجه هستیم و لازم است که جریان خروجی از شیر به مسیرهای متفاوتی تقسیم بندی شود. به همین دلیل در حال حاضر در بازار ما با انواع مختلف منیفولد های چند راهه مواجه هستیم:

منیفولد ولو 2 راهه

این شیرها بهترین انتخاب ممکن برای ترانسمیتر فشار هستند و ساختار آنها به شکلی است که از یک شیر مسدود کننده و یک شیر تست یا تخلیه تشکیل شده است. برای استفاده از این شیر منیفولد می‌توانیم شیر مسدود کننده را بسته و شیر تخلیه را به یک مولد فشار وصل کنیم و عملیات تست فشار را انجام دهیم. بنابراین بدون اینکه نیازی به خارج کردن شیر یا تجهیزات از خط فرآیندی خود داشته باشیم، به راحتی عملیات تست فشار انجام می‌شود.

منیفولد ولو 3 راهه

این بسته از شیرآلات 3 راهه بیشتر در مورد ترانسمیترهای اختلاف فشار به کار گرفته می‌شوند و به راحتی می‌توان به کمک آنها نقطه صفر ترانسمیتر اختلاف فشار را به دست آورد. شیرهای منیفولد سه راهه دارای دو شیر مسدود کننده بوده و یک شیر تعادل دهنده یا اکولایزر در آنها استفاده شده است. بنابراین برای به دست آوردن نقطه صفر در ترانسمیترهای اختلاف فشار، به راحتی می‌توانیم شیر مسدود کننده را بسته و شیر اکولایزر را باز کنیم. در این وضعیت فشار در دو طرف پرفشار و کم فشار برابر شده و اختلاف فشار به صفر می‌رسد. بنابراین دستگاه مورد نظر هم کالیبره شده و بهترین بهره را از منیفولد ولو سه راهه برده‌ایم.

منیفولد ولو 5 راهه

از لحاظ عملکرد تفاوت زیادی بین منیفولد ولو ۵ راهه و شیرهای سه راهه وجود ندارد. این شیرها باز هم برای ترانسمیترهای اختلاف فشار و برای کالیبره کردن آنها در نقطه صفر به کار برده می‌شوند. شیرهای ۵ راهه دارای دو شیر مسدود کننده، یک شیر اکولایزر و دو شیر ونت یا تست هستند. زمانی که مهندس فرآیند به دنبال پیدا کردن نقطه صفر ترانسمیتر اختلاف فشار باشد، می‌توان به راحتی ترانسمیتر را در سه یا پنج نقطه کالیبره کرده و روند پیدا کردن نقطه صفر را دقیقاً همانند شیرهای سه راهه انجام داد.

 ویژگی های محصول:

• برند : Vimec
• عملکرد :  شیر 2 ولو ( 2 راهه )
• سایز اتصال ورودی :1/2 MPTF
• سایز اتصال خروجی :  ANSI 1500 "1/2
• سایز کانکشن تخلیه  : 1/2 MPTF
• حداکثر تحمل فشار : 6000 PSI
• متریال : استنلس استیل 316
• ساخت کشور : ایتالیا
