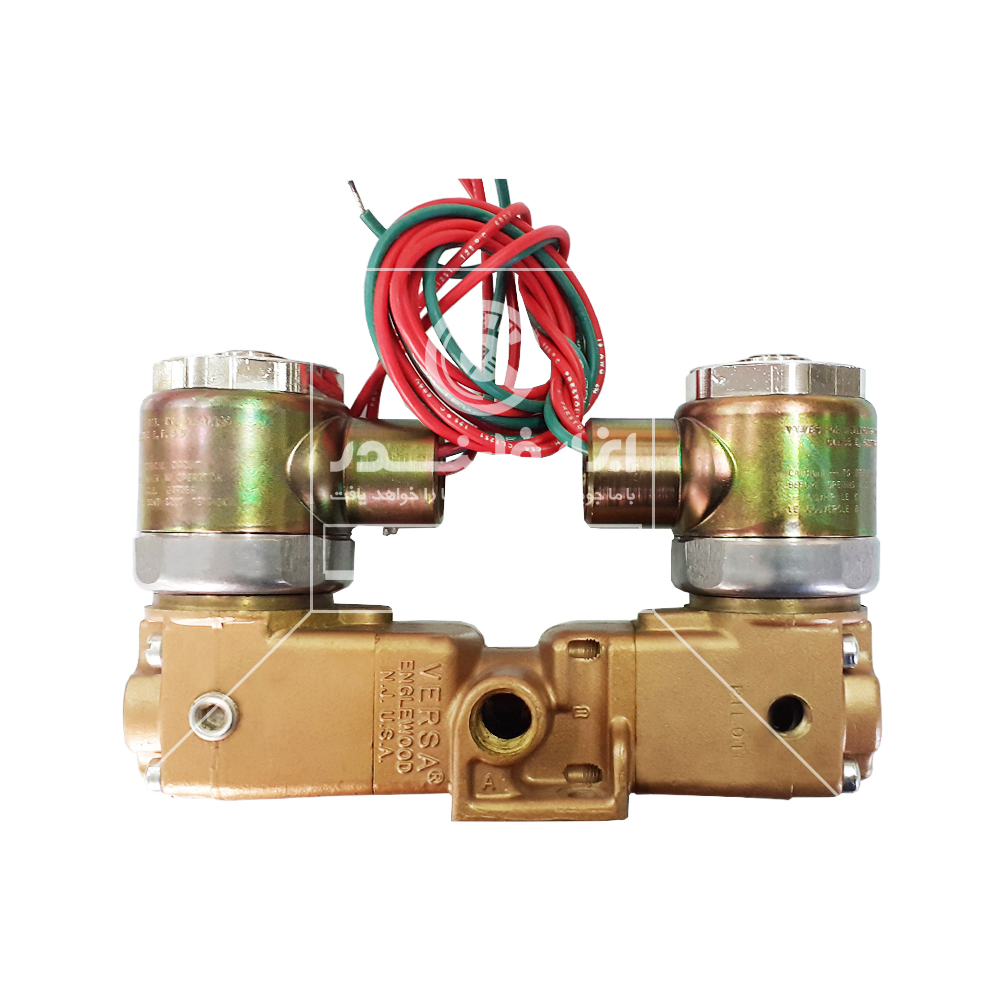

شیر برقی3/2 ورسا دو بویین (Versa )مدل VSG-3301

شیر برقی 3/2 ورسا (Versa VSG-3301 3/2-Way Solenoid Valve) یکی از انواع شیر برقی پنوماتیک می باشد که از تمامی شیر برقی های پنوماتیک کاربرد بیشتری دارد. شیر برقی پنوماتیک 5/2 دارای 5 پورت (کانکشن) و دو وضعیت است. شیر برقی ورسا از نوع دو بویین می باشد.

شیر برقی دو بوبین پنوماتیک همانند تک بوبین عمل میکند با این تفاوت که اگر نیاز باشد مثلا جک پنوماتیکی یا هر قطعه پنوماتیک دیگری که قرار است با شیر برقی پنوماتیک کنترل شود، در رفت و برگشت خود مکث داشته باشد مثلا بالای 10 دقیقه. که در اینجا حتما باید از شیر برقی 5/2 دوبل یا شیر برقی 5/2 دو بوبین پنوماتیک استفاده کرد. در واقع شیر برقی 5/2 دو بوبین پنوماتیک همانطور که از ظاهر آن مشخص است به دلیل داشتن 5 رزونه روی بدنه خود و دو عملی که انجام میدهد به آن شیر برقی 5/2 دو بوبین میگویند.
شیر برقی دو بوبین 5/2 پنوماتیک ورسا با داشتن 2 خروجی میتواند به اقلام پنوماتیکی که میخواهند توسط  این شیر برقی کنترل شوند هم فرمان رفت و هم فرمان برگشت بدهد. به این صورت که با وصل جریان برق و پالس دادن به بوبین شیر برقی 5/2 پنوماتیک مسیر عبوری A را باز کرده و جک به جلو حرکت کرده و با پالس بعدی به بوبین مسیر عبوری A بسته شده و مسیر B باز شده و جک به عقب برمیگردد. برای هر کدام از خروجی های A و B دو اگزوز مختص خود روی بدنه شیر برقی 5/2 تعبیه شده است که از طریق اگزوزها هوای پشت سیلندر تخلیه میشود. در تعریف کلی این شیرهای برقی  دارای دو اگزوز هستند که هوای جمع شده در پشت سیلندر را تخلیه می کنند. درواقع هر کدام از اگزوز ها هوای فشرده شده در یک طرف را تخلیه میکنند. یکی از سه پورت باقی مانده مربوط به ورود هوای فشرده است. دو پورت دیگ وضعیت های شیر هستند و خروجی محسوب میشوند.

سری V شیرهای برقی محصول شرکت ورسا برای کاربردهای پنوماتیکی و هیدرولیک فشار پایین مناسب می باشد. استفاده از مهر و موم های O-ring استاندارد آن، تامین بسیاری از ترکیبات مختلف را به منظور برآورده کردن شرایط مختلف محیط و دما ممکن می سازد.

ویژگی های محصول:

• شیر برقی 3/2 ورسا (مدل VSG-3301)
• دارای پورت پایلوت (Pilote )
• دارای  2 بوبین ( وسط بسته)
• سایز پورت پایلوت 1/8 NPT
• سایز پورت  1/4 NPT
• درجه حفاظت : ضد انفجار
• ولتاژ تغذیه : 24 ولت DC , 23 وات
• حداکثر فشار کارکرد : 200 PSI
• کاربرد : در سیستم های نیوماتیک (هوای فشرده )
• کشور سازنده : آمریکا

: Description

Versa’s V series is For pneumatic, and low-pressure hydraulic, directional control applications, Versa offers a V Series valve for trouble-free performance under the most exacting conditions. The use of standard O-ring seals makes it possible to supply many different compounds in order to meet varying conditions of media and temperature
