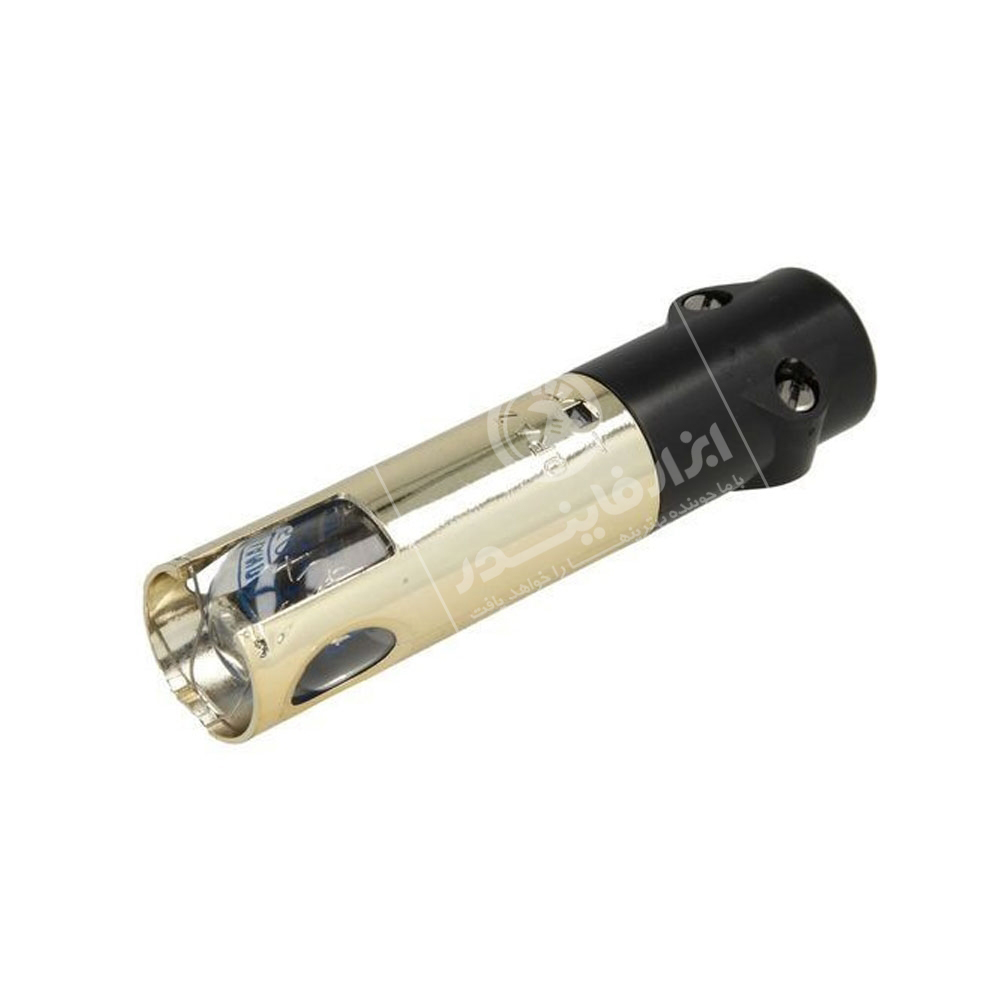

فتوسل مشعل زیمنس (مدل QRA2)
فتوسل شعله SIEMENS در ابتدا با برند ساترونیک به بازار عرضه شد اما بعد ها این شرکت توسط زیمنس خریداری شد و از آنجا به بعد با برند زیمنس به بازار عرضه شد .از اشعه ماوراء بنفش منتشر شده توسط شعله های گاز یا نفت می توان برای تولید سیگنال آشکار سازی شعله استفاده کرد . آشکار ساز تابش متشکل از یک سلول حساس به UV است که دارای 2 الکترود است که با روشن شدن مشعل در صورتی که طیف تابش بین 190nm تا 270nm باشد . به این ترتیب باعث جریان در مدار فتوسل می شود . این فرآیند توسط مقاومت های نوری انجام می شود . این فتوسل به نور خورشید یا نور روشنایی در اتاق دیگ بخار پاسخ نمی دهد .
گارانتی اصالت و سلامت فیزیکی کالا
قیمت 7,600,000 تومان
7,200,000 تومان
آشکارساز شعله زیمنس مدل QRA2
چشم مشعل یکی از انواع ابزارهایی هست که برای کار با گاز و گازوئیل و موارد دیگر مناسب می باشد. در واقع فتوسل ها یک بخش مجزا بوده که قابلیت نصب بر روی وسایلی چون مشعل را دارند و وجود آنها در هر زمینه ای باعث ایجاد تفاوت در عملکرد کلی سیستم مورد نظر خواهد شد.
بطور کلی فتوسل یک نیم رسانای الکتریکی است مانند سیلیسیم که به صورت شفاف ساخته می شود . همین امر باعث شده تا هنگامی که نور به فوتوسل می تابد ، ان را به انرژی الکتریکی تبدیل کند .از فتوسل ها در صنعت بسیار استفاده می شود ، به طوری که می توان از صفحه های خورشیدی تا چشم های حساس به نور را در خانواده فتوسل هل جای داد . در صنعت نیز نوعی فتوسل در مشعل استفاده می شود که می تواند روشن و خاموش بودن شعله مشعل را تشخیص دهد . به این ترتیب به رله فرمان می دهد که جریان سوخت یا جرقه را قطع و وصل کند.
کاربردها
- نظارت بر شعله های گازی ، شعله های نفتی که به رنگ زرد یا آبی می سوزند
- نمایش طیف رنگ شعله های زرد یا آبی آتش
- سیستم های جرقه
ویژگی ها
- قابلیت نصب روی مشعل با فلنج و بدون فلنج
- دقیق ترین محصول برای کنترل مشعل
عملکرد
- آشکار ساز تابش متشکل از یک سلول حساس به اشعه ماوراء بنفش UV با 2 الکترود است که در نتیجه روشن شدن مشعل با تابش در محدوده طیفی بین 190nm تا 270nm ، جریانی در مدار آشکار ساز مشعل راه اندازی می شود
- این فتوسل به نور خورشید (نور روز) یا نور روشنایی در اتاق یا نور ساطع شده از دیگ بخار واکنش نشان نمی دهد.
- این چشم الکتریکی یا فتوسل در داخل محفظه ای در بدنه مشعل طوری نصب می گردد که بتواند داخل شعله را ببیند.
- در ساختمان فتوسل از نیمه هادی هایی مانند ژرمانیوم استفاده شده است که بر اثر تابش نور الکترون های مدار خارجی تحریک شده و بر طبق خاصیت هدایت پذیری ، جریان برق عبور می کند.
- یک فتوسل از صفحه سرامیکی کوچیکی که بر روی آن ماده حساس به نور سولفید کادمیوم پوشیده شده و به یک رله متصل شده ، تشکیل شده است.
- با برخورد نور به سولفید کادمیوم مقاومت الکتریکی آن بسیار کاهش می بابد .
- بنابراین وقتی مشعل روشن است ، فتوسل نور را دریافت می کند و مقاومت ماده حساس به نور کاهش می یابد و در نتیجه جریان ضعیفی در مدار رله برقرار می شود و وقتی مشعل خاموش میشود و جریانی به فتوسل نمی رسد و مقاومت ماده حساس به نور افزایش می یابد و جریانی به رله نمی رسد .
ویژگی های محصول:
- محدوده دمایی 20- تا 60 درجه سانتی گراد
- متریال : فلزی پلاستیکی
- درجه حفاظت : IP40
