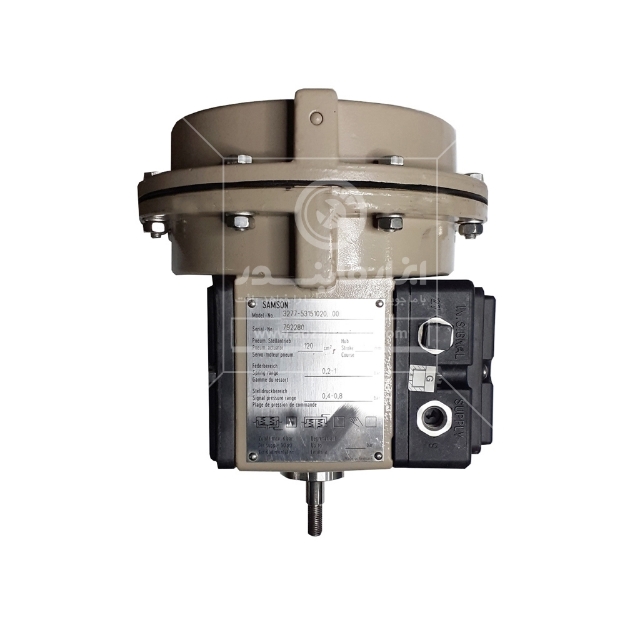

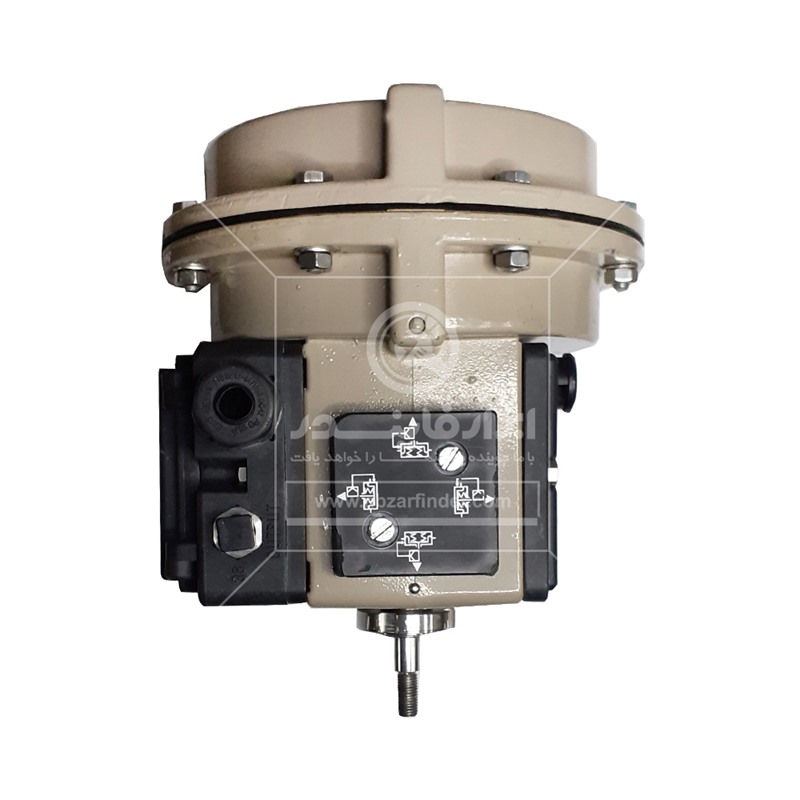

اکچویتور پنوماتیک به همراه پوزیشنر I/P سامسون (مدل 3277)

اکچویتور الکترونیوماتیک سامسون Samson 3277 عمدتاً از یک پیستون یا یک دیافراگم تشکیل شده است که نیروی حرکتی را انتقال می دهد. هوا را در قسمت بالایی سیلندر نگه می‌دارد و به فشار هوا اجازه می‌دهد تا دیافراگم یا پیستون را مجبور کند تا میل سوپاپ را حرکت دهد. شیرها برای کار کردن به فشار کمی نیاز دارند و نیروی ورودی را چند برابر می‌کنند.

از کاربردهای اکچویتور سامسون Samson 3277 این می‌توان به موارد زیر اشاره کرد:

• سرویس های On/Off
• سرویس های Throttling
• Pressure swing adsorption

اکچویتور پنوماتیک سامسون3277، (Samson 3277 Pneumatic Actuator With I/P Positioner) با ناحیه اتصال جانبی که برای کلیه کاربرد های صنعتی طراحی گردیده است . این اکچویتور یک دستگاه حرکت خطی است که برای تمامی اندازه‌ های شیر ایده‌ آل میباشد ، از شیر های میکرو جریان گرفته تا گلوب ولو کنترل بزرگ 4 اینچ .

پوزیشنر سامسون 3277 در واقع یک اکچویتور پنوماتیک است که یک پوزیشنر به صورت توکار در داخل این سیستم تعبیه شده است. عملگر پنوماتیک 3277 دارای یک محفظه برای افزودن تجهیزات صنعتی دیگر می باشد و یک اکچویتور ایده آل با فعالیت خطی برای ولو هایی برای عبور جریان های بسیار کم تا ولو های کنترل چهار اینچی می باشد. این اکچویتور – پوزیشنر در اندازه های 120 تا 750 سانتی متر مربع تولید می شود و می تواند بین 7.5 تا 30 میلی متر جا به جا شود و با توان رانشی 0.72 تا 27 کیلو نیوتن عرضه می شود. همچنین از گزینه های ایمنی چرخ دستی، توقف سفر و قفل آتش بهره می برد.

به طور کلی نیروی رانش عملگرها به عوامل متعددی مانند مساحت سطح متحرک اکچویتور، فشار تامین پنوماتیکی، میزان فشرده سازی فنر ها، سختی فنر ها، تعداد فنر های داخلی و میزان جا به جایی اکچویتور بستگی دارد که با تغییر هر کدام از عوامل بالا خروجی دریافتی از عملگرها و پوزیشنر ها متفاوت خواهد بود.

فضای اتصال داخلی این اکچویتور با فراهم کردن یک رابط پنوماتیک میان پوزیشنر و کلید محدود کننده، نیاز به لوله کشی های اضافه را از بین می برد، و یک اتصالات مستحکم و دقیقی ارائه می دهد. توان حرکت معکوس و سیستم چند فنری ایمنی کاری این پوزیشنر سامسون را افزایش می دهد. اکچویتور و پوزیشنر قابلیت گردش 360 درجه فارغ از سوپاپ را برای بهینه سازی فعالیت و جاگذاری را دارند. دیافراگم های غلتکی استفاده شده در این محصول نسبت به دیافراگم های کششی دقت بالاتری را تامین می نماید.

اکچویتور (محرک های) پنوماتیک  نوع 3277 دارای دیافراگم نورد و چشمه های داخلی هستند و دارای ویژگی های ویژه زیر هستند:

• ارتفاع کلی پایین
• رانش قوی با سرعت ضربه زدن بالا
• اصطکاک کم
• محدوده های مختلف نیمکت با تغییر تعداد فنرها یا فشرده سازی آنها
•  هیچ ابزار خاصی برای تغییر محدوده Seat یا معکوس جهت عمل مورد نیاز نیست (همچنین نسخه با چرخ دستی)
• دمای مجاز از -60 تا +120 درجه سانتی گراد
• اتصال مستقیم لوازم جانبی بر روی یوغ اضافی برای اکچویتور نوع 3277 با برداشتن سفر پنهان
• منطقه کاری اکچویتور: 120 تا 750v2 cm²
• حرکت رتبه بندی شده: 7.5 تا 30mm

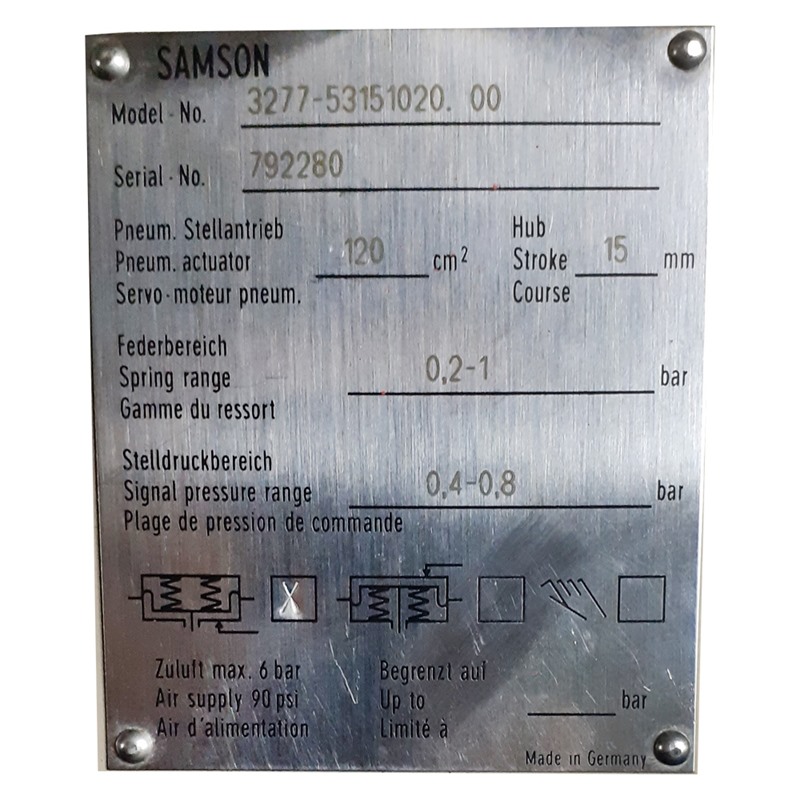

ویژگی های محصول:

• مدل اکچویتور:3277

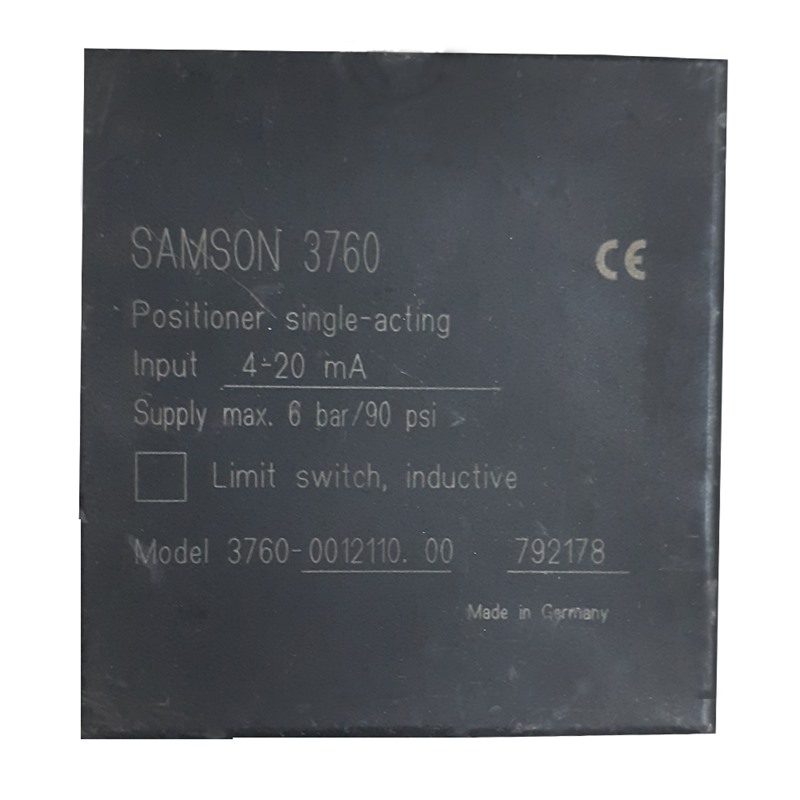

• مدل پورزیشنر:3760
• بازه سیگنال فشاراکچویتور:0.4 تا 0.8 بار
• ورودی پوزیشنر:4 تا 20 میلی آمپر
• حداکثر فشار پوزیشنر:6 بار
• مساحت دیافراگم:120 تا 750 cm²
• بازه دما:60- تا +120 درجه سانتی گراد
• ساخت:آلمان
