فلومتر روتامتر

روتامتر فلومتر(Rotameter Flowmeter) نوعی دبی سنج است که با استفاده از آن می توانیم دبی سیال عبوری از یک لوله را اندازه گیری نماییم. این محصول قادر به اندازه گیری دبی سیالات مایع یا گازی می باشد و استفاده از آن برای اندازه گیری دبی بسیار رایج است. که از یک مجرای مخروطی شکل، که درون آن یک گوی موجود است ساخته شده است.

مایعی که درون این ابزار اندازه گیری می شود از پایین لوله وارد شده و از اطراف گوی به سمت بالا حرکت می کند و از قسمت بالای آن خارج می شود.عبور جریان سیال از پایین به بالای آن، نیروی مقاومی به این گوی وارد میکند که آن را به طرف بالا حرکت می دهد.سطح مقطع روتامتر، با بالا رفتن گوی، افزایش می یابد و در نتیجه سطح جریان میان شناور و مجرای مخروطی روتامتر افزایش پیدا می کند. گوی تا زمانیکه که نیروی مقاوم سیال، نیروی ارشمیدس و وزن سیال یکدیگر را خنثی نمایند و سیستم به حالت تعادل برسد، بالا میرود.جایی که گوی متوقف شده، به صورت مستقیم از روی آن خوانده می شود که آن معرف دبی جریان است. هر اندازه، دبی جریان عبوری از آن بیشتر باشد، محل گوی نیز بالاتر خواهد بود.

ویژگی های محصول:

• Rotameter Flowmeter
• نوع اتصال فلنجی (PN16)
• جنس تیوب : شیشه پیرکس
• جنس کانکشن : قسمت ارتباط با سیال  استنلس استیل

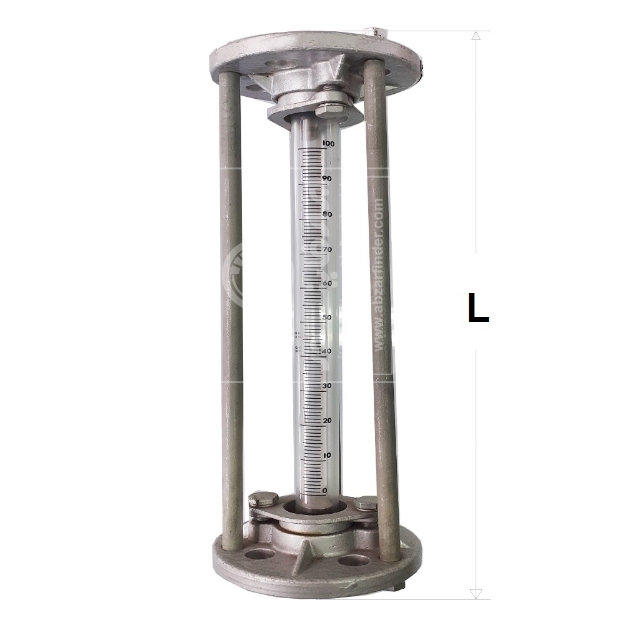

• سایز 3/4 فلنج (DN20), طول ( L ) : 400 mm , رنج اندازه گیری مایعات : 170 L/h , رنج اندازه گیری هوا : 10 M3/h
• سایز  1/2 1 فلنج (DN40),  طول ( L ) : 720 mm , رنج اندازه گیری مایعات : 1200 و 1500 L/h , رنج اندازه گیری هوا : 80 M3/h  و M3/h 100
• کشور سازنده : اوکراین
