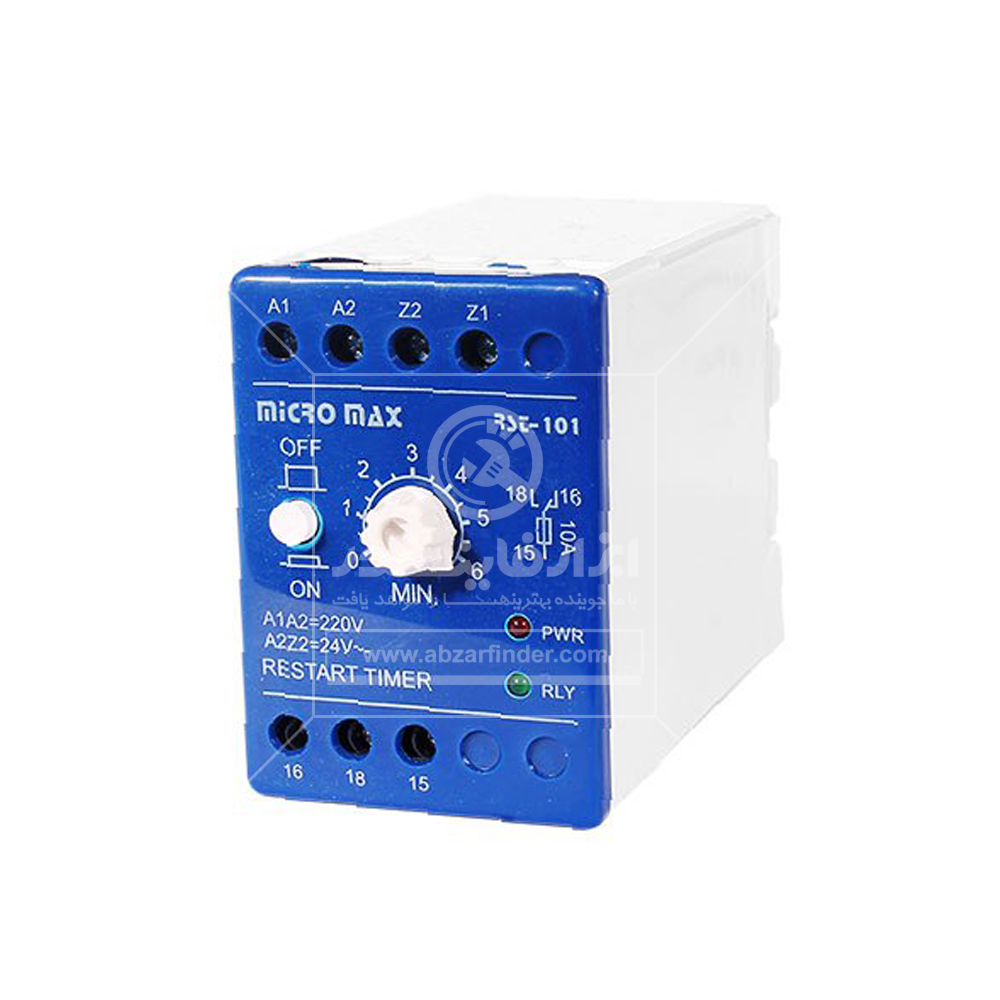

تایمر استارت مجدد میکرومکس مدل RST-101

تایمر استارت مجدد میکرومکس (MICROMAX RST-101 Restart Timer) برای راه اندازی مجدد موتورها و دستگاه های صنعتی بطور اتوماتیک بعد از زمان قابل تنظیم طراحی و تولید شده اند. راه اندازی زماندار موتورها و دستگاه های صنعتی علاوه بر محافظت این گونه وسایل از اختلالات اولیه موجود در شبکه باعث جلوگیری از بوجود آمدن شوک اضافه جریان بسیار زیاد ناشی از راه اندازی هم زمان کلیه وسایل در شبکه برق رسانی گشته و از اضافه بار لحظه ای بر خطوط برق رسانی نیز جلوگیری می نماید.

ویژگی های تایمر استارت مجدد میکرومکس :

• عمر کنتاکت : 10 میلیون بار قطع و وصل
• تلفات داخلی : حداکثر 12 وات
• دارای دو LED نشانگر : قرمز (اعلام وجود ولتاژ تغذیه) و سبز (اتصال رله)
• زمان وصل کنتاکت : 1Sec
• ساخته شده از بهترین مواد و قطعات

نحوه کار تایمر استارت مجدد میکرومکس مدل RST-101 :

با اتصال ولتاژ تغذیه به ترمینال های A1 و A2 تایمر استارت مجدد، زمان سنجی آغاز شده و بعد از گذشت زمان تاخیر انتخابی (0 تا 3000 ثانیه) رله تایمر عمل نموده و کنتاکت 15 به مدت یک ثانیه از کنتاکت 16 قطع و به کنتاکت 18 وصل می گردد. به علت اتصال کنتاکت های 15 و 18 به دو سر شاسی استارت، در این حالت رله استارت مجدد مانند شاسی استارت عمل می نماید (استارت مجدد زماندار). جهت هشدار حالت زمان سنجی دستگاه ملودی مناسبی پخش می نماید.

طریقه ی نصب تایمر استارت مجدد میکرومکس مدل RST-101 :
