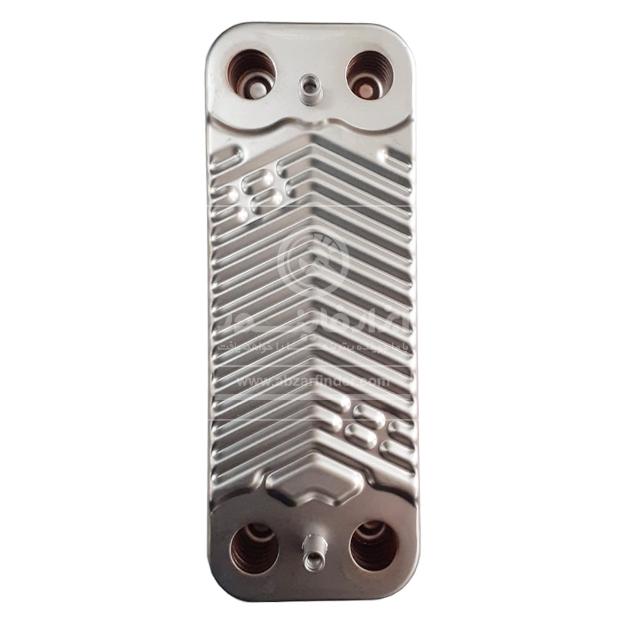

مبدل ثانویه پکیجی 12 پلیت ضربدری کایدی مدل B3-12B

مبدل ثانویه پکیجی 12 پلیت ضربدری کایدی مدل B3-12B

مبدل ثانویه تبدیل انرژی گرمایشی ایجاد شده توسط شعله به گرمای آب که درحال جریان در لوله ها است را بر عهده دارد. تفاوت مبدل ثانویه با مبدل اصلی در پکیج در نوع تبدیل و انتقال انرژی گرمایش میباشد. در مبدل اصلی گرمایش از طریق شعله و گاز به آب میباشد. در مبدل ثانویه پکیج، انتقال گرما از آب گرم به آب سرد میباشد. برای توضیح بیشتر میتوان گفت در پکیج دو مبدل آب گرم قرار دارد. گردش آب از مبدل اصلی به مبدل ثانویه توسط پمپ چرخش جریان پیدا میکند. در نتیجه مبدل ثانویه داغ میشود و آب مصرفی منزل از مبدل ثانویه عبور میکند. مبدل ثانویه توسط مدار گرمایش داغ شده و آب مصرفی هم داغ میشود و برای مصرف آماده میشود.

مبدل ثانویه پکیجی 12 پلیت ضربدری کایدی (KAIDI B3-12B Secondary Heat Exchanger 12 Plates) مدل B3-12B درپکیج های 22000 و پکیج های 24000 و به خصوص در پکیج های ایران رادیاتور،گلدیران،اپتیما، دو مبدله استفاده می‌شود. این مبدل به دلیل دارا بودن سطح ناصاف (شیاردار) قابلیت استفاده در انواع پکیج های بوتان را دارا نمی باشد. به طور کلی مبدل ثانویه پکیج مختص پکیج های دو مبدل میباشد و در پکیج های تک مبدل به هیچ عنوان از مبدل ثانویه استفاده نمیشود. این مبدل دارای 4 ورودی و خروجی می باشد. عمل گرم شدن آب مصرفی در پکیج دیواری دو مبدله در این قطعه صورت می گیرد. تعداد لایه ها در بهبود عمل گرم کردن تاثیر فراوانی دارد. جنس این قطعه از استیل ضد زنگ می باشد. صفحه از نوع ضربدری یا نوع H است که دارای زوایای منفرجه می باشد که با افزایش تلاطم سیال، بازده انتقال حرارت بالاتری را به همراه دارد. مبدل ثانویه مدل B3-012 یک انتخاب ایده آل برای چیلرها، پمپ های حرارتی، اکونومایزرها و دی سوپرهیترها است و می تواند برای کاربردهای متعدد دیگر مورد استفاده قرار گیرد. این مبدل برای ترکیب بازده حرارتی بالا با صرفه جویی در انرژی طراحی شده است.

نحوه عملکرد مبدل ثانویه پکیجی 12 پلیت ضربدری کایدی مدل B3-12B :

مبدل 12 پلیت کایدی دارای 12 صفحه به هم پرس شده است که از حفره های بالایی آن، آب گرم شده از مبدل اولیه وارد مبدل ثانویه میشود. پس از طی کردن مسیر از بین 12 پلیت خارج شده و به مبدل اولیه بر میگردد. از حفره های پایینی آب سرد مصرفی وارد میشود. صفحات یا پلیت های مبدل داغ شده حرارت خود را به آب سرد منتقل میکنند و آب مصرفی را گرم میکنند. این چنین آب گرم مصرفی از مبدل ثانویه خارج شده و تحویل مصرف کننده میشود.  مبدل صفحه ای یا مبدل ثانویه در پکیج های دیواری دو مبدله کاربرد دارد.

برای خرید مبدل ثانویه پکیجی 12 پلیت ضربدری کایدی(KAIDI) مدل B3-12B از طریق سایت ابزار فایندر اقدام نموده و همچنین برای استعلام قیمت مبدل ثانویه پکیجی 12 پلیت ضربدری کایدی(KAIDI) مدل B3-12B می‌توانید با شماره های موجود در سایت تماس حاصل فرمایید.

ویژگی های محصول:

• 12 لایه
• حداکثر تعداد لایه ها : 60 لایه
• بازه دما : 196- تا 200+ درج سانتی گراد
• بازه فشار : 15 تا 45 بار
• جنس بدنه : استنلس استیل
• سایز اتصال : 3/4 اینچ
• ساخت چین

: Description

B3-012 brazed plate heat exchanger is an ideal choice for chillers, heat pumps, economizers, and desuperheaters and can be used for numerous other applications. The heat exchanger is designed to combine high thermal efficiency with energy savings. The H-type plate has obtuse angles that result in higher heat transfer efficiency by increasing the turbulence of the fluid.
