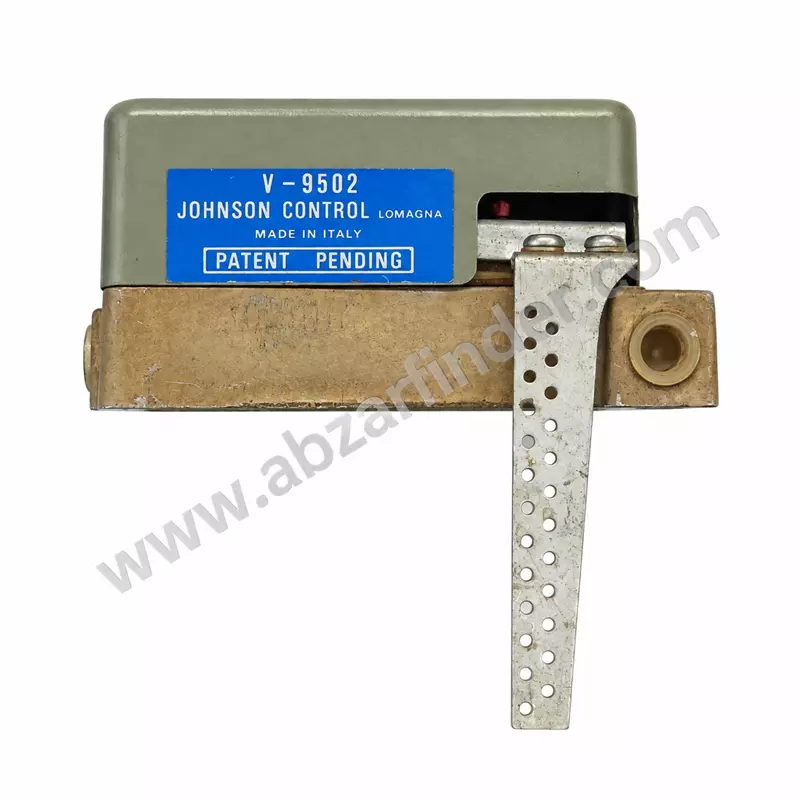

پوزیشنر پنوماتیک جانسون کنترلز (JOHNSON CONTROLS) مدل V-9502

پوزیشنر پنوماتیک جانسون کنترلز مدل V-9502

پوزیشنر پنوماتیک یا موقعیت یاب از جمله دستگاه ابزار دقیق است که برای قرار دادن شیر در موقعیت (Positioner) صحیح از آن استفاده می‌شود. پوزیشنر این عمل را با کاهش یا افزایش فشار (معمولا هوا) بر روی محرک یا عملگر انجام می‌‌دهد. درواقع به جای اینکه کنترلر، سیگنال کنترلی را مستقیما به اکچویتور بفرستد تا اکچویتور شیر (valve) را جا به جا کند ، آن را به پوزیشنر فرستاده تا پس از ارسال سیگنال از پوزیشنر Positioner به عملگر تغییرات دقیق تر اعمال شود.

پوزیشنر پنوماتیک جانسون کنترلز سری V-9502 (JOHNSON CONTROLS V-9502 Pneumatic Positioner) دستگاه‌های رله دقیقی هستند که برای کار با محرک‌های شیر پنوماتیک در کاربردهایی که نیاز به کنترل پایدار و دقیق دارند، طراحی شده‌اند. این پوزیشنرها حداکثر قدرت موقعیت یابی را برای مقاومت در برابر نیروهای خارجی که ممکن است بر قدرت موقعیت یابی محرک غلبه کنند، ارائه می دهند. دهانه عملیاتی قابل تنظیم (در تمام محرک های شیر پنوماتیک به جز سری V-3000) و نقطه شروع نیز V-9502 را برای کاربردهای توالی سوپاپ ایده آل می کند. سری V-9502 را می توان مستقیماً روی محرک های شیر پنوماتیک سری V-3000، 3R، 4R، 5R، 8R یا MP8000 نصب کرد.

بازخورد از ساقه محرک (از طریق مجموعه فنر و بازوی اهرمی موقعیت‌گیر) پوزیشنر محرک شیر پنوماتیک V-9502 را برای جبران نوسانات جریان در سیستم لوله‌کشی فعال می‌کند و شیر را در موقعیتی که کنترلر دیکته می‌کند نگه می‌دارد. V-9502 حرکت محرک را در رابطه با تغییر فشار از کنترلر تعدیل می کند. هوای تغذیه وارد محفظه کنترل رله می شود و زمانی که فشار کنترل در محفظه از نقطه شروع از پیش تعیین شده فراتر رود، به محرک وارد می شود. این فشار باعث حرکت ساقه محرک می شود. حرکت ساقه از طریق فنر و مجموعه بازوی اهرمی به رله برگشت داده می شود تا نیروی متعادل کننده در برابر فشار کنترل اعمال شود. هنگامی که همه نیروها در تعادل هستند، V-9502 اجازه نمی دهد هوای تغذیه از طریق محرک عبور کند. محرک موقعیتی را ایجاد می کند که متناسب با مقدار فشار کنترل کننده است. هر گونه تغییر در موقعیت ساقه باعث عدم تعادل رله می شود. در نتیجه، فشار هوا در محرک افزایش یا تخلیه می شود تا تعادل در موقعیت ساقه مورد نظر برقرار شود.

برای خرید پوزیشنر پنوماتیک جانسون کنترلز (JOHNSON CONTROLS) مدل V-9502 از طریق سایت ابزار فایندر اقدام نموده و همچنین برای استعلام قیمت پوزیشنر پنوماتیک جانسون کنترلز (JOHNSON CONTROLS) مدل V-9502  میتوانید با شماره های موجود در سایت تماس حاصل فرمایید.

Description :

V-9502 Series Pneumatic Valve Actuator Positioners are precision relay devices designed to operate pneumatic valve actuators in applications requiring stable, accurate control. These positioners provide maximum positioning power to resist external forces that might otherwise overcome the positioning power of the actuator. Adjustable operating span (on all pneumatic valve actuators except the V-3000 Series) and starting point also make the V-9502 ideal for valve sequencing applications. The V-9502 Series can be mounted directly to V-3000 Series, 3R, 4R, 5R, 8R, or MP8000 Series pneumatic valve actuators. In many instances, the positioner can be ordered factory installed on these actuator and valve assemblies.

Feedback from the actuator stem (through the positioner spring and lever arm assembly) activates the V-9502 Pneumatic Valve Actuator Positioner to compensate for flow surges in the piping system and holds the valve at the position dictated by the controller. The V-9502 modulates the stroke of the actuator in relation to a pressure change from the controller. Supply air enters the control chamber of the relay and is admitted to the actuator when the control pressure in the pilot chamber exceeds the preestablished starting point. This pressure causes the actuator stem to move. Movement of the stem is fed back to the relay through the positioner spring and lever arm assembly, to impose a balancing force against the control pressure. When all forces are in balance, the V-9502 does not allow supply air to pass through to the actuator. The actuator establishes a position that is proportional to the value of the pressure from the controller. Any change in stem position unbalances the relay. As a result, air pressure in the actuator increases or is exhausted in order to reestablish a balance at the desired stem position.

ویژگی های محصول :

• سایز اتصال : 1/4 اینچ
• خروجی : 3 تا 15 PSI
• بازه دما : -29 تا 66 °C
• جنس بدنه : آلومینیوم
• وزن : 2 lb
• ساخت : ایتالیا
