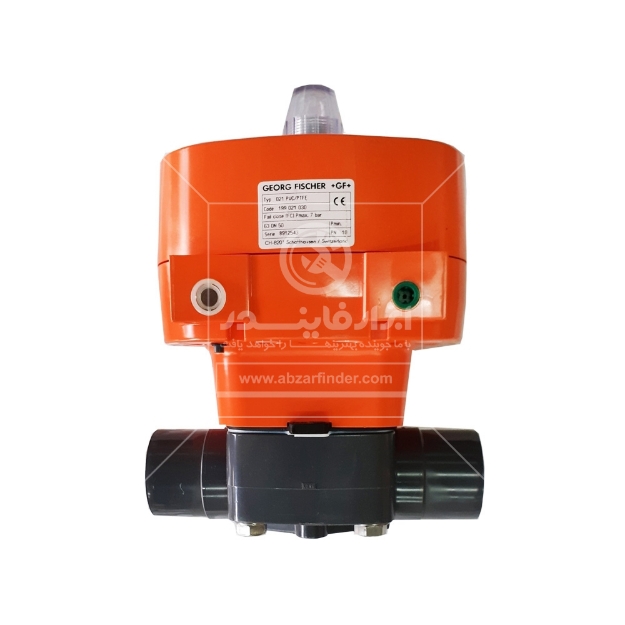

شیر دیافراگمی پنوماتیک جورج فیشر( مدل 021 PVC/PTFE)

یک شیر دیافراگمی، شیری است با حرکت خطی (Linear Motion) که برای باز کردن مسیر، تنظیم میزان جریان و همچنین بستن مسیر سیال مورد استفاده قرار می گیرد. علت نامگذاری این شیر، وجود یک دیسک قابل انعطاف درون آن است که برای ایجاد آب بندی مناسب با Seat شیر در قسمت بالای شیر قرار گرفته است. در اینگونه شیر ها یک بخش به نام فشار دهنده وجود دارد که بوسیله ی پیچ و مهره به محور متصل شده و بوسیله ی فلکه شیر به همراه محور در جهت بالا و پایین حرکت می کند. زمانی که فشار دهنده به سمت پایین حرکت کند، باعث بسته شدن مسیر جریان می شود که در اینجا آببندی کاملی ایجاد می کند و احتمال نشتی در قسمت درپوش یا محور از بین می رود.

از شیر های دیافراگمی می توان برای کنترل جریان نیز استفاده نمود. نوع Weir برای کنترل جریان گزینه مناسبی بوده ولی عیب آن محدود بودن منطقه عبور سیال می باشد. دیافراگم این نوع شیرآلات دارای نوعی غشاء محافظتی می باشد که در مقابل خورندگی و سایندگی مواد شیمیایی مقاوم بوده درنتیجه از این شیرها همچنین می توان برای کنترل جریان های کوچک و سیال های خورنده و رادیواکتیو استفاده نمود.

کاربرد دیافراگم ولو

• صنایع شیمیایی
• صنایع دارویی
• صنایع غذایی
• نیروگاه آب و برق
• پالایشگاه ها و پتروشیمی ها
• صنایع کشتیرانی

ویژگی های محصول:

• GEORG FISCHER MODEL 021 PVC/PTFE
• سایز :  D: 63mm *d :50mm
• PN:10 DN:50
• حداکثر فشار  هوا نیوماتیک :7 بار
• عملکرد : نورمال بسته (NC)
• جنس بدنه : pvc
• کانکشن : جوشی
• کشور سازنده:سوئیس
