شیر فشار شکن عیوض تکنیک مدل PCV 41-23

شیر کنترل کننده خودکار فشار عیوض تکنیک مدل PCV 41-23

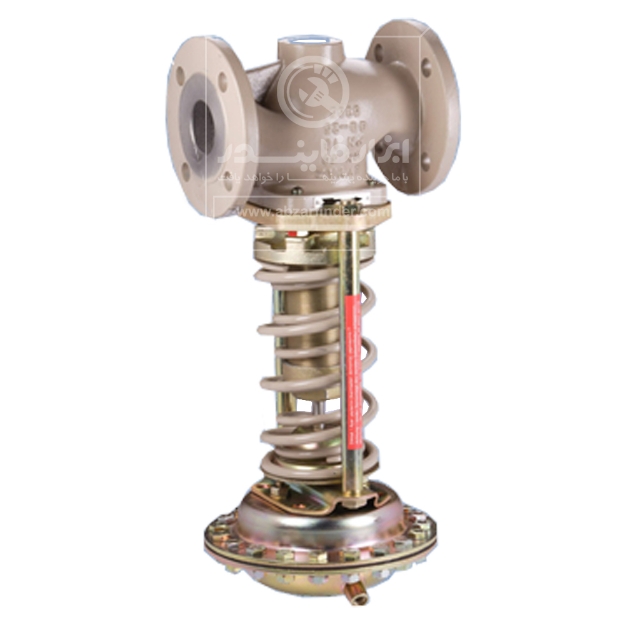

شیر فشار شکن عیوض تکنیک مدل PCV 41-23 (Eyvaz Technique PCV 41-23 Self-operated Pressure Controller)  جهت ثابت نگه داشتن فشار خطوط در رنج تنظیمی مورد استفاده قرار می گیرد. این دستگاه با دامنه تنظیم فشار از 0.2~28Bar و 3~400Psi و از سایز DN15 تا DN100 یا 1/2" تا 4" با فشار نامی PN16 تا PN40 و یا کلاس کاری 150 تا 300 و نهایت دمای کاری 350℃ یا  662°F و بر اساس استانداردهای DIN و یا ANSI تولید می شود. این تیپ فشار شکن برای خطوط مایعات ،گازهای غیر قابل اشتعال و بخار مورد استفاده قرار می گیرد.

در شیر کنترل خودکار فشار( فشارشکن یا همان PCV Type 41-23 ) اگر سیال  بخار باشد ، قطعات زیر به مجموعه شیر اضافه می شود: منبع کندانس: برای حفاظت از دیافراگم در مقابل افزایش دما و تاثیر مستقیم بخار و عملکرد مناسب دیافراگم از منبع کندانس استفاده می شود. قبل از استفاده از شیر کنترل فشار باید منبع کندانس از آب لبریز شود. خط کنترل ( لوله "8/3) : برای انتقال فشار از خط به قسمت اکچوئیتور از این لوله استفاده می شود که در مدلهای قدیمی تهیه آن برعهده مشتری بود که درحال حاضر شرکت عیوض به صورت مونتاژ شده به مشتری ارائه می دهد. پیچ اتصال: جهت اتصال خط کنترل به قسمت اکچوئیتور و پایه دستگاه به کار می رود. دریچه تزریق آب: برای پر کردن آب در منبع کندانس، خط کنترل و اکچوئیتور کاربرد دارد.

در شیر کنترل خودکار فشار( فشارشکن یا همان PCV Type 41-23 ) در صورتی که  اکچوئیتور دیافراگمی پاسخ گوی نیاز نباشد از اکچوئیتور(فلزی) با بیلوز که در سه سایز توسط شرکت عیوض تولید میشود ، استفاده می گردد . از این اکچوئیتورها برای کنترل و کاهش فشار در مواردی که سیال دارای اثرات خوردگی و یا جهت کاهش فشارخروجی بالاتر از دامنه رنجهای با اکچوئیتوردیافراگمی می باشد ،استفاده می گردد. که در   دو   رنج20~28bar , 10~22bar یا , 300~400psi , 150~300psi  قابل کنترل می باشد.

طرز کار فشار شکن عیوض تکنیک مدل PCV 41-23 :

شیر کنترل خودکار فشار( فشارشکن یا همان PCV Type 41-23 ) فشار خروجی شیر را به صورت خودکار کنترل می کند تا فشار خط در رنج تنظیم شده به صورت ثابت باقی بماند. این شیر در حالت نرمال باز بوده و با افزایش فشار خروجی به تدریج بسته می شود. این شیر جهت استفاده در سیالهای عموعی به استثنای گازهای قابل اشتعال  مناسب می باشد. جهت صحیح جریان سیال به وسیله فلش بر روی بدنه آن نشان داده شده است. جریان  فشار خروجی از طریق خط کنترل ( در مواردی که سیال بخار باشد از طریق منبع کندانس و لوله رابط)  به سمت  اکچوئیتور  منتقل  شده و به سطح دیافراگم وارد می شود. این نیرو از طریق میله به پلاگ منتقل شده و با تغییر فضای بین سیت و پلاگ مقدار فشار در رنج مورد نظر ثابت باقی می ماند. شیر کنترل خودکار فشار( فشارشکن یا همان PCV Type 41-23 ) به دو قطعه آکاردئونی مجهز است که به وسیله یکی بین فشار ورردی و خروجی تعادل ایجاد می شود و دیگری نقش مکانیکال سیل را دارد . این شیر به صورت خودکنترل بوده و به هیچ نیروی کمکی دیگری نیاز  ندارد.

طریقه ی نصب فشار شکن عیوض تکنیک مدل PCV 41-23 :

شیر کنترل خودکار فشار( فشارشکن یا همان PCV Type 41-23 ) فقط برای نصب در خطوط افقی مناسب می باشد. جهت جریان بخار در داخل ولو بایستی مطابق فلش روی بدنه باشد. شیر باید طوری نصب شود که اکچوئیتور آن پس از نصب به صورت عمودی رو به پایین قرار داشته باشد. قبل از طراحی پایپینگ به مواردی چون سایز ورودی و خروجی فشارشکن از نظر مقدار مصرف به نسبت دبی فشارشکن و از نظر فاصله بین مصرف کننده و فشارشکن توجه شود. در مواردی که سیال بخار باشد ، برای محافظت شیر از ورود کندانس خط به داخل شیر، خط باید شیب ملایمی متمایل بر جهت جریان داشته باشد. همچنین برای جلوگیری از ایجاد کندانس در سیستم می توان از یک تله بخار استفاده کرد.پس از نصب شیر فشارشکن باید توجه داشت که شیر تحت فشار فیزیکی از جانب خط قرار نگرفته باشد. با توجه به اینکه فشار بخار در خروجی شیر کاهش می یابد، به منظور افزایش حجم آن اغلب ضروری است که خط لوله خروجی ولو قطورتر در نظر گرفته شود. برای تنظیم فشار در رنج مورد نظر از مهره تنظیم فشار استفاده می شود. در صورتی که سیال بخار  باشد جهت حفاظت دیافراگم در برابر بخار و حرارت زیاد از منبع کندانس استفاده می شود. قبل از راه اندازی، منبع کندانس باید از آب لبریز شود. توصیه می شود در صورت نیاز در نزدیکی محل نصب شیر کنترل خودکار فشار( فشارشکن یا همان PCV Type 41-23 ) یک ساپورت قرار دهید تا از ایجاد تنش و لرزش جلوگیری شود. جهت جلوگیری از ورود اجسام خارجی به داخل شیر از یک صافی در ورودی آن استفاده شود.

برای خرید فشار شکن عیوض تکنیک(Eyvaz Technique) مدل PCV 41-23 از طریق سایت ابزار فایندر اقدام نموده و همچنین برای استعلام قیمت فشار شکن عیوض تکنیک(Eyvaz Technique) مدل PCV 41-23 میتوانید با شماره های موجود در سایت تماس حاصل فرمایید.

مشخصات محصول :

• بازه دما : 220 تا 350 درجه سانتی گراد
• حداکثر فشار : 30 بار
• بازه فشار : 10 تا 22 بار ، 20 تا 28 بار
• فشار کاری  : PN16/25/40
• سایز اتصال : 1/2، 3/4، 1، 1/2 1، 2، 1/2 2، 3 ، 4 اینچ
• کشور سازنده : ایران
