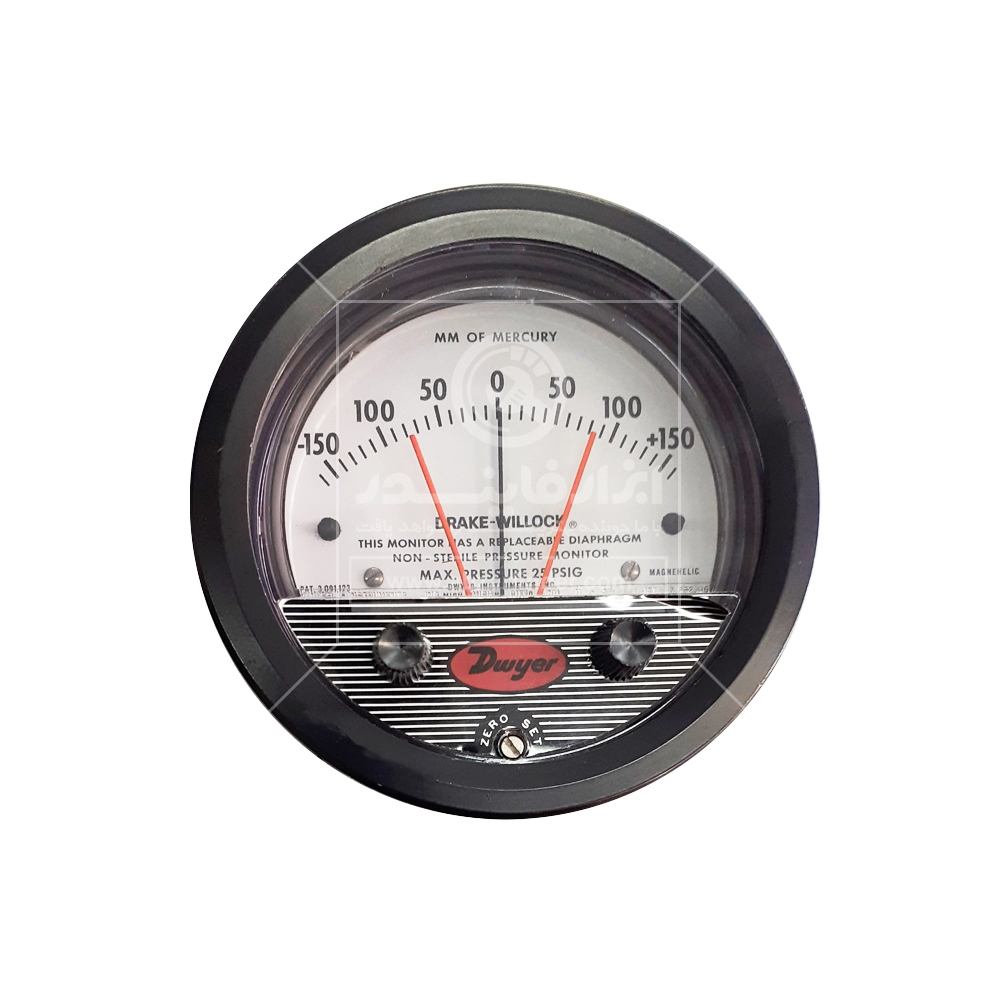

گیج اختلاف فشار PHOTOHELIC دوایر

( گیچ‌های سه کاره با قابلیت کنترل حد بالا و پایین  )نقاط مرجع تعیین شده بصورت آنی توسط دکمه های موجود در جلوی گیج تغییر می‌کنند.

(سوئیچ / گیج ‌های PHOTOHELIC ) که سوئیچ‌ هایی چند منظوره با قابلیت تکرار پذیری می باشند با یک گیج فشاری دقیق ادغام شده و منجر به طراحی گیج های ایمن Magnehelic شده اند.  سوئیچ / گیج‌ های PHOTOHELIC فشار مثبت ، خلأ یا اختلاف فشار هوا یا گازهای سازگار دیگر را اندازه گرفته و کنترل می کند.

 دوعدد فوتوترنسیستور و همچنین رله های DPDT برای کنترل حد بالا و پایین فشار در این گیج وجود دارد. نقاط مرجع مد نظر کاربر به سادگی توسط دکمه های جلوی گیج قابل تنظیم است و درجه بندی در  کل پهنای نشانگر (1% به ازای هر خط ) طراحی شده است. نقاط مرجع (رفرنس) می توانند در هم ترکیب شده و تشکیل یک بازه متغیر را دهند که این کار در کنترل فن، دمپر و … بسیار مفید است. عملکرد گیج بصورت پیوسته بوده و حتی با قطعی برق نیز تحت تأثیر عملکرد سوئیچ قرار نمی گیرد.

مشخصات / مزایا  :

• سه کاره بودن گیج که باعث صرفه جویی در هزینه و زمان نصب می شود.
• طراحی منحصر بفرد و درجه بندی با پهنای 1% که باعث پاسخ سریع به تغییرات فشار و همچنین سوئیچینگ بدون تأخیر و عدم انجام هرگونه عملیات اضافی می شود.
• تنوع مدل این گیج ها بطوری که تمامی محدوده های فشار را از پایین ترین حد تا بالاترین حد پوشش دهد.

 ویژگی های دی پی گیج مگنهلیک دوایر

• دقت 2 برابر نسبت به نوع استاندارد
• پوشش مقیاس به صورت آینه ای یا بازتابی بوده و خطای انطباق را حذف می کند.
• محفظه ضد آب با درجه محافظت یا کد 67 IP
• قاب آپشنال از جنس فولاد ضدزنگ یا SS



کاربردها :

• سیستم های تهویه مطبوع.
• اتاق های تمیز(کلین روم)
• هودها و مکنده ها.

• 1- قاب و کاور جلویی (یا دکمه های تنظیم و پیچ تنظیم صفر) گیج Photohelic® را برداشته تا مکانیزم تنظیم نقاط مرجع را ببینید. جنس کاور از پلاستیک پلی کربنات بوده و شفاف است.
• 2- نشانگر گیج و شاتر نوری بر روی مارپیچ و وزنه های تعادل قرار می گیرند. شاتر از بین شکافی رد شده تا سنسورهای نوری را در معرض نور مادون قرمز قرار دهد یا برعکس از آن ها در مقابل نور مادون قرمز محافظت کند.
• 3- محافظ نوری از سنسورهای نوری در برابر نورهای خارجی محافظت می کند و در عین حال امکان حرکت نشانگر را فراهم می کند. همچنین نمای داخلی گیج را بسیار شکیل و زیبا می‌کند.
• 4- از سوئیچ های محدود شونده نوری برای حصول قابلیت اطمینان و عمر طولانی دستگاه استفاده می شود. این سوئیچ ها در عین حال که مستقیما به تنظیم کننده نقاط بحرانی متصل می شوند، به خودی خود و برای اطمینان از صحت و دقت سوئیچینگ در یک راستا قرار می گیرند.
• 5- شفت محرک نیمه انعطاف پذیر به تنظیم کننده نقاط مرجع متصل می شود.
• 6- محفظه پلاستیکی وظیفه محافظت از اجزای الکترونیکی و اتصالات الکتریکی را بر عهده دارد.
• 7- اتصال پلی کربنات یا بورد ترمینال دستگاه قابلیت خود اطفایی را دارد.
• 8- صفحه مدار به منظور دوام و کارایی بیشتر با لایه ای از اپوکسی پوشانده می شود.
• 9- رله های DPDT با خاصیت قفل شوندگی دارای حداکثر انعطاف هستند.
• 10- مدارات الکترونیک برای کار کردن در فرکانس 50/60 هرتز و جریان 120 ولت با تلرانس 10٪ طراحی شده است. همچنین مدارات الکترونیکی مختص ولتاژهای دیگر موجود است.
• 11- نشانگر سوئیچ همواره تنظیمات سوئیچ را نشان می دهند.
• 12- کلاچ اصطکاکی تحت بار از آسیب دیدن مکانیسم تنظیم نقاط مرجع توسط اپراتور جلوگیری می کند.
• 13- پیچ تنظیم صفر برای صفر کردن دستگاه استفاده می شود.

 ویژگی های محصول:

• رنج اندازه گیری : 150- تا 150 میلیمتر جیوه
• حداکثر فشار : 25 PSIG
• جنس بدنه: SS 316
• بدنه : شیشه پر شده نایلون
• محدوده دمایی : 6- تا 60 درجه سانتی گراد
• ساخت آمریکا
