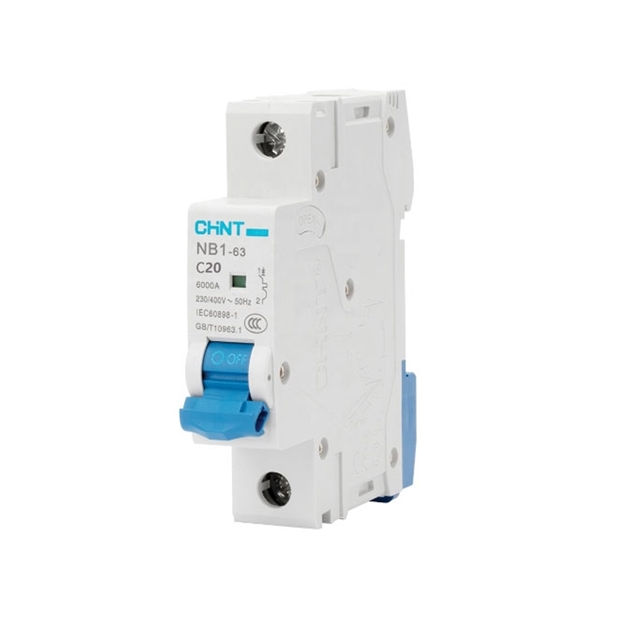

کلید مینیاتوری تکفاز 20 آمپر چینت (مدل NB1-63-1P-C20A-6kA)

کلید مینیاتوری چیست؟
کلید مینیاتوری یا همان MCB مخفف واژه Miniature Circuit Breaker یک کلید الکترومکانیکی خودکار می باشد و تجهیزی است که مصرف کننده را هم در برابر خطای اتصال کوتاه و هم جریان اضافه بار حفاظت می کند و اصطالحا به آن حفاظت مغناطیسی و حفاظت حرارتی می گویند.

در مورد کلید مینیاتوری می­توان گفت که فیوز یک وسیله­ ی حفاظتی است که در تجهیزات و مدارات الکتریکی به کاربرده می­شود تا در مواقعی که جریان بیشتر از حد مجاز از وسیله عبور می­کند مدار قطع شود تا سایر تجهیزات آسیبی نبیند.

کلیدهای مینیاتوری از دو مکانیزم برای عملکرد خود استفاده میکند.

1. عملکرد بیتمالی برای حفاظت اضافه بار
2. عملکرد مغناطیسی برای حفاظت از اتصال کوتاه

کلیدهای مینیاتوری از نظر تعداد پل به 2 قسمت تک فاز و سه فاز و از نظر وضعیت زمان قطع به دو وضعیت تندکار و کند کار تقسیم می­شوند. همچنین  از نظر کاربرد به تیپ­های K، D، C، B و Z تقسیم می­شوند.

• کلید مینیاتوری تیپ B: این نوع کلید مینیاتوری بیشتر مصرف خانگی دارد و جریان اضافه بار بین 3تا 5 برابر جریان نامی را در زمان مشخص قطع می کند.این نوع کلیدها از نوع تندکار محسوب می­ شوند.
• کلید مینیاتوری تیپ C: این نوع کلید بیشتر مصرف صنعتی دارد و جریان اضافه بار بین 5 تا 10 برابر جریان نامی را در زمان مشخص قطع میکند این نوع کلید از نوع کندکار محسوب می شود.
• کلید مینیاتوری تیپ D: این نوع کلید بیشتر مصرف صنعتی خاص مثل ترانسفورماتورها را دارد و جریان اضافه بار 10 تا 20 برابر جریان نامی را قطع می­ کند.
• کلید مینیاتوری تیپ K: این نوع کلید در ترانس و موتور مورد استفاده قرار میگیرد. عمکلرد آن بین تیپ C و D میباشد.
• کلید مینیتاتوری تیپ Z: این مینیاتوری وقتی جریان عبوری از جریان نامی بیشتر شود در یک زمان خاص فرمان قطع را صادر می کند. از این کلید در مدارات خیلی حساس استفاده می شود.

کلید مینیاتوری تک پل 20 آمپر 6KA چینت(Chint NB1-63-1P-C20A-6kA Miniature Circuit Breaker ) از نوع C بوده که برای حفاظت از بارهای مقاومتی و القایی مناسب است

ویژگی های محصول:

• تیپ C
• 1 پل
• جریان نامی : 20 آمپر
• ولتاژ نامی : 230-400 ولت
• قدرت قطع: 6KA
• دمای عملیاتی: -30 درجه تا +70 درجه سانتیگراد
• نوع اتصال ترمینال : از بالا و پایین
