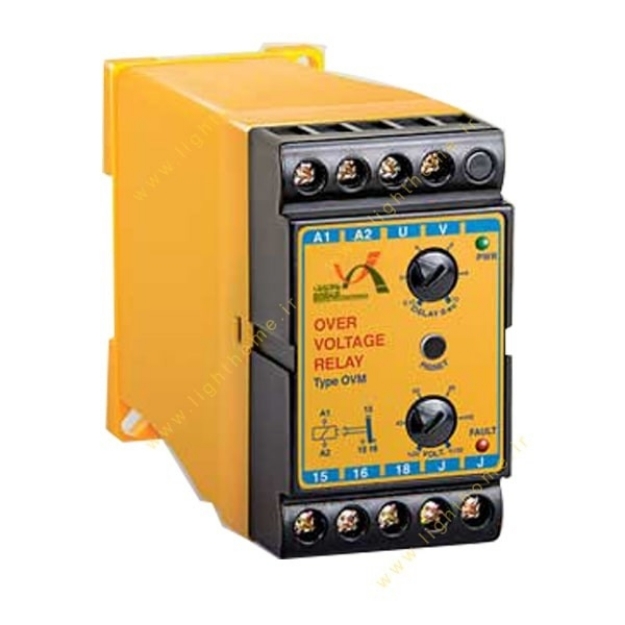

رله افزایش ولتاژ (باتغذیهACیاDC) برنا الکترونیک مدل OVM (BORN ELECTRONICS OVM VOLTAG INCREASE RELAY) هنگامی که به ترمینال‌های A1 و A2 و ولتاژ نمونه ورودی به ترمینال‌های U و V وصل شده باشند و ولتاژ در حد مجاز باشد رله داخلی دستگاه وصل خواهد بود (اتصال داخلی ترمینال ۱۵ به ۱۸ برقرار است) سیگنال PWR روشن و سیگنال FAULT خاموش خواهد بود.در صورتیکه ولتاژ نمونه ورودی از حد تنظیم شده توسط دسته VOLT بیشتر باشد، دستگاه زمانسنجی را‌ آغاز می‌کند و پس از اتمام زمان تنظیم شده توسط دسته DELAY سیگنال FAULT روشن شده و رله داخلی دستگاه قطع می‌گردد (اتصال داخلی ترمینال ۱۵به ۱۶ وصل می‌گردد).در صورتی‌که در طی مدت زمان تنظیمی فوق، ولتاژ نمونه ورودی تا حد مجاز کاهش یابد، رله بدون تغییر باقی می‌ماند.پس از روشن شدن سیگنال خطا، در صورتی‌که ولتاژ نمونه ورودی تا حد مجاز کاهش یابد، سیگنال FAULT خاموش شده و رله داخلی دستگاه وصل می‌شود (اتصال داخلی ترمینال ۱۵ به ۱۸ وصل می‌گردد).در صورتی‌که ترمینال‌های J از هم باز باشند، پس از هر بار خطا و بر طرف شدن آن دستگاه باید توسط شستی RESET راه‌اندازی مجدد شود.

نصب و راه اندازی:

ولتاژ تغذیه به ترمینال‌های A1 و A2 وصل شود.

ولتاژ نمونه ورودی باید به ترمینال‌های U و V رله افزایش ولتاژ وصل شوند.

ترمینال‌های ۱۵، ۱۶ و ۱۸ سرهای کنتاکت رله داخلی دستگاه می‌باشند که بر حسب نیاز در مدار فرمان قرار می گیرند.

به طور مثال برای فعال کردن یک آژیر یا قطع کردن فرمان کنتاکتور اصلی.

توسط دسته تنظیم ولتاژ VOLT، حدی که ولتاژ نمونه ورودی نباید از آن بیشتر شود، تعیین گردد. این مقدار از ۲۰٪ تا ۱۲۰٪ قابل تنظیم است.

توسط دسته تایمر DELAY مدت زمان تأخیر در قطع رله داخلی دستگاه تعیین می‌شود. این زمان از ۱۵/۰ تا ۱۰ ثانیه قابل تنظیم است.

توجه: در صورتی‌که ولتاژ نمونه ورودی DC باشد، مثبت به U و منفی به V وصل شود.

برای خرید رله افزایش ولتاژ(با تغذیه ACیا DC) مدل OVM (BORN ELECTRONICS )از طریق سایت ابزار فایندر اقدام نموده و همچنین برای استعلام قیمت رله افزایش ولتاژ(با تغذیه ACیا DC) مدل (BORNELECTRONICS)  OVMمیتوانید با شماره های موجود در سایت تماس حاصل فرمایید.

مشخصات محصول:

• ولتاژ تغذیه: ۲۲۰ ولت متناوب + ١٠٪
• فرکانس شبکه: ۵۰ هرتز + ۵ هرتز
• تلفات داخلی: حدود ۳ وات
• حد ولتاژ:

                      ۱۰ ولت DC

                      ۱۱۰ ولت DC و AC

                      ۲۲۰ ولت AC

                      ۵۰۰ ولت AC

• محدوده ولتاژ: ۲۰٪ تا ۱۲۰٪ حد ولتاژ، قابل تنظیم توسط دسته VOLT
• تأخیر در قطع: ۰/۱۵ تا ۱۰ ثانیه، قابل تنظیم توسط دسته DELAY
• IP دستگاه: IP20
• دمای کاری: ۲۰- تا ۵۰+ درجه سانتیگراد
• رطوبت کاری: ۱۵٪ تا ۸۵٪
