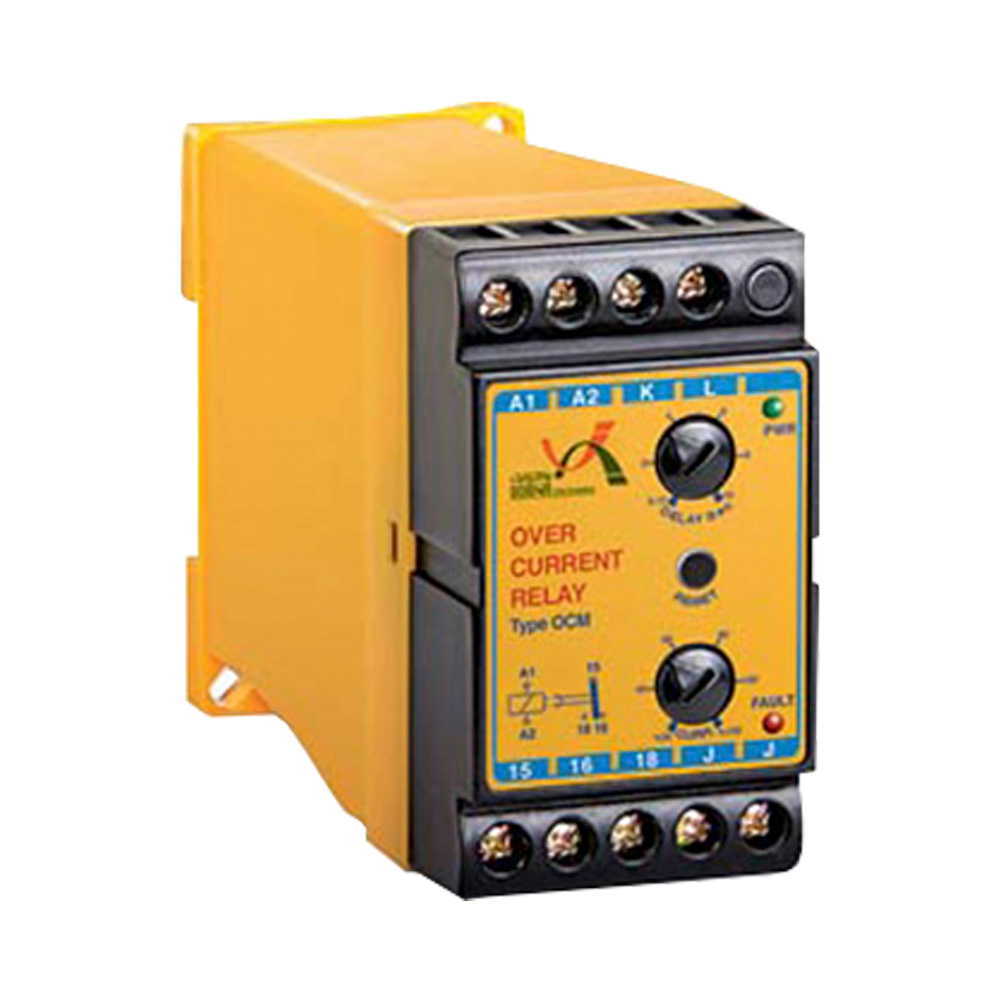

رله افزایش جریان ( باتغذیه AC یا DC) برنا الکترونیک مدل OCM

رله اور ولتاژ یا رله افزایش جریان به منظور حفاظت از تجهیزات در برابر اضافه ولتاژ مورد استفاده قرار میگیرد.
اولین دیدگاه را در مورد این کالا بنویسید ...
تولید کننده: برنا الکترونیک (BORNA ELECTRONICS)
فروشنده: آذر
موجود در انبار
گارانتی اصالت و سلامت فیزیکی کالا
قیمت
تماس بگیرید

رله افزایش جریان OCM برنا الکترونیک

رله اور ولتاژ برنا الکترونیک مدل (OCM، (BORNA ELECTRONICS OCM Over Current Relay یک محافظ برق تابلویی با منبع تغذیه AC یا DC جهت تشخیص اضافه ولتاژ می باشد. در واقع این دستگاه این قابلیت را دارد که هنگام افزایش ولتاژ (بیشتر از مقدار ولتاژی که بر روی رله تنظیم شده است) عمل کرده و مدارهایی که به ولتاژ حساس هستند را قطع نماید تا از بروز آسیب در تجهیزات، جلوگیری شود.

مشخصات اور کارنت برنا الکترونیک مدل OCM (با تغذیه AC یا DC) :

  • محافظت‭ ‬در‭ ‬برابر‭ ‬اضافه‭ ‬جریان‬‬‬‬
  • قابل‭ ‬استفاده‭ ‬در‭ ‬مدارهای‭ ‬تک‭ ‬فاز‭ ‬یا ‭ ‬DC‬‬‬‬‬‬‬
  • تنظیم‭ ‬محدوده‭ ‬جریان‭ ‬قابل‭ ‬تنظیم‭ ‬از‭ ‬٪‭۲۰ ‬تا‭ ‬٪۱۲۰‭ ‬حد ‬جریان‬‬‬‬‬‬‬‬‬‬
  • زمان‭ ‬تأخیر‭ ‬در‭ ‬قطع‭ ‬رله‭ ‬قابل‭ ‬تنظیم‭ ‬از‭ ‬۰/۱۵‭ ‬تا‭ ‬۱۰‭ ‬ثانیه‬‬‬‬‬‬‬‬‬‬‬‬
  • دارای‭ ‬دو‭ ‬سیگنال‭ ‬نمایشگر‭:‬‬‬‬‬ ولتاژ‭ ‬ورودی ‭ ‬PWR‬‬/ حالت‭ ‬خطا ‭ ‬FAULT‬‬

اصول کار رله افزایش جریان برنا الکترونیک مدل OCM :

 وقتی ولتاژ تغذیه دستگاه اور کانت به ترمینال های A1 و A2 و جریان ورودی به ‬ترمینال‌های‭ ‬K‭ ‬و‭ ‬L‭ ‬ متصل باشد ‬رله‭ ‬داخلی‭ ‬وصل‭ ‬می شود. با وصل شدن رله سیگنال ‭ ‬ روشن PWR ‬‭ ‬و‭ ‬سیگنال‭ ‬FAULT‭ ‬خاموش‭ ‬خواهد‭ ‬شد. اگر این جریان‭ ‬نمونه‭ ‬ورودی‭ ‬از‭ ‬حد‭ ‬تنظیم‭ ‬شده‭ ‬توسط‭ ‬دسته ‬CURR‬ بیشتر‭ ‬باشد،‭ ‬دستگاه زمان سنجی را شروع می کند.و بعد از اتمام زمان تنظیم شده توسط دسته DELAY سیگنال FAULT روشن می شود و رله داخلی قطع می گردد. اگر طی مدت زمان تنظیم شده جریان ورودی تا حد مجاز کاهش یابد رله بدون تغییر می ماند اما در صورتی که سیگنال خطا، روشن شود جریان نمونه ورودی تا حد مجازی کاهش پیدا کند سیگنال FAULT خاموش می شود و رله داخلی وصل می شود. ولتاز تغذیه باید به ترمینال های A1 و A2 وصل شود و جریان نمونه ورودی باید به ترمینال های K و  L رله جریان افزایش وصل شوند.

برای خرید رله افزایش جریان ( باتغذیه AC یا DC) برنا الکترونیک مدل OCM (BORNA ELECTRONICS) از طریق سایت ابزارفایندر اقدام نموده و همچنین برای استعلام قیمت رله افزایش جریان ( باتغذیه AC یا DC) برنا الکترونیک مدل OCM (BORNA ELECTRONICS) میتوانید با شماره های موجود در سایت تماس حاصل فرمایید.

ویژگی های محصول :

  • IP20
  • ولتاژ : 220 ولت
  • فرکانس : 50 هرتز
  • بازه دما : 20- تا 50+ درجه سانتیگراد
  • رطوبت مجاز : 15% تا 85%
  • حد‭ ‬جریان :‭ ‬5‭ ‬آمپر‭ ‬AC‭ ‬و‭ ‬برای‭ ‬جریان‌های‭ ‬بالاتر‭ ‬با‭ ‬استفاده‭ ‬از‭ ‬ترانس‭ ‬جریان‬‬‬‬‬‬‬‬‬‬‬‬‬
  • تلفات‭ ‬داخلی ‭:‬‭‬ حدود‭ ‬3‭ ‬وات‬‬‬‬‬
  • محدوده‭ ‬جریان :‭‬‭ ‬٪20‭ ‬تا‭ ‬٪120‭ ‬حد‭ ‬جریان،‭ ‬قابل‭ ‬تنظیم‭ ‬توسط‭ ‬دسته‭‬DELAY‬‬‬‬‬‬‬‬‬‬‬‬
  • رله‭ ‬خروجی ‭:‬‭‬ یک‭ ‬کنتاکت ‭ ‬C/O‭
