کنترل فاز (در قالب ۳ مینیاتور)برنا الکترونیک مدل ASN/C
در برق صنعتی از وسایل و تجهیزاتی برای حفاظت مصرف کننده ها در مدار و تابلو برق استفاده می شود و "کنترل فاز" هم یکی از این تجهیزات حفاظتی است که به صورت الکترونیکی عمل حفاظت الکترو موتور را دارد.
گارانتی اصالت و سلامت فیزیکی کالا

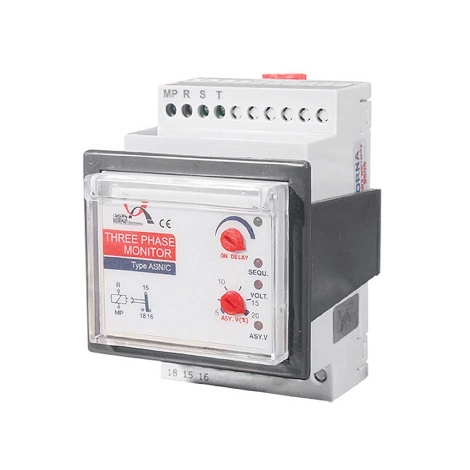

کنترل فاز برنا الکترونیک مدل ASN/C
کنترل فاز چیست
همانطور که میدانید به منظور حفاظت از مصرف کننده در برابر اختلالات شبکه از یک سری تجهیزات حفاظتی استفاده می شود. کنترل فاز یکی از پرکاربرد ترین تجهیزات حفاظتی در برابر اختلالات ولتاژ می باشد. در واقع در صورت بروز اختلالاتی از قبیل ولتاژ بالاتر از حد مجاز، ولتاژ پایین تر از حد مجاز، قطع یکی از فازها، جابجایی فازها و عدم تقارن فازها، کنترل فاز عمل کرده و مدار را قطع می کند.کنترل فاز (درقالب 3 مینیاتور) برنا الکترونیک مدلASN/C (BORNA ELECTRONIC ASN/C PHASE CONTROL(IN FORMAT MINIATURE) دارای سیستم میکروپروسسوری می باشد و از دقت و کارایی بالایی برخودار است. مینی کنترل فاز میکروپروسسوری، در ابعاد کوچک و با قابلیت پلمپ شدن پانل(جهت عدم دسترسی و تغییرات پارامترهای تنظیم شده توسط افراد متفرقه)طراحی و ساخته شده است.کنترل فاز میکروپروسسوری امواج به منظور حفاظت در برابر اختلالات ناشی از قطع فاز،جابجایی فازها،عدم تساوی فازها و افزایش یا کاهش ولتاژها مورد استفاده قرار میگیرد و مناسب استفاده در کلیه مراکز صنعتی،تجاری و مسکونی می باشد.کنترل فاز میکروپروسسوری امواج امکان تنظیم زمان وصل رله (ON DELAY) و همچنین امکان تنظیم میزان حساسیت کنترلر نسبت به عدم تقارن فازها را دارد.
اصول کار:
پس از وصل نول به ترمینال MP و فازها به ترمینال‌های T, S, R دستگاه شروع به کار می‌کند.در صورتیکه اشکالی )مانند افت ولتاژ، قطع یک فاز و یا جابجایی فازها( در شبکه سه فاز پدید آید، سیگنال خطای مربوطه روشن شده و همزمان با خاموش شدن سیگنال خروجی، رله داخلی نیز قطع می‌شود، )اتصال داخلی ترمینال ۱۵ به ۱۶ وصل می‌شود.( هر بار پس از برطرف شدن خطا، دستگاه زمانسنجی را آغاز می‌کند .پس از اتمام زمان انتخاب شده (DELAY) سیگنال OUT روشن شده و رله داخلی دستگاه وصل می‌شود. )اتصال داخلی ترمینال ۱۵ به ۱۸ وصل می‌شود.( توضیح: در صورتیکه هنگام شروع به کار دستگاه خطایی در شبکه سه فاز باشد، سیگنال مربوطه روشن مانده و رله داخلی وصل نمی‌شود.
سیگنال های دستگاه:
OUT: در صورتیکه ولتاژ عادی باشد و رله خروجی وصل باشد روشن می‌شود.
SEQU: در صورتیکـه ترتیب فازهـای شبـکه عـوض شـود روشن می‌شود.
VOLT: در صورتیکه ولتاژ سه فاز به کمتر از ۳۰۰ ولت کاهش یابد، روشن می‌شود.
ASY.V: هنگامیکه شبکه دو فاز می‌شود و یا عدم تقارن بین ولتاژ فازها از حد تنظیم شده (توسط دسته ASY.V) بیشتر شود، روشن می گردد.
نصب و راه اندازی:
سه فاز و نول به ترمینال‌های T، S، R و MP رله کنترل فاز وصل می‌شوند.ترمینال‌های ۱۵ و ۱۸ مانند شستی استوپ در مدار سری می‌شوند. OLM(در صورت وجود) با شستی استوپ سری می شود.در صورتیکه پس از نصب دستگاه، سیگنال SEQU)توالی فاز( روشن بود، بایستی جای دو فاز روی ترمینال‌های رله کنترل فاز عوض شود،) مثلا S با R عوض شود( تا سیگنال خاموش گردد.با پیش آمدن هریک از خطاهای مذکور رله داخلی سریعا قطع می‌شود و پس از برطرف شدن خطا، رله پس از مدت زمانی که توسط دسته DELAY تنظیم می‌شود وصل می‌گردد.تشخیص عدم تقارن بین ولتاژهای سه‌فاز توسط دسته ASY.V تنظیم می‌شود.بطور معمول تنظیم حساسیت روی ٪۱۰ مناسب است.
هشدار:
توجه داشته باشید که رله کنترل فاز مستقیما سه فاز را قطع و وصل نمی‌کند، بلکه به کنتاکتور فرمان قطع و وصل می‌دهد. دقت شود که نول تابلو دقیقا به نول شبکه وصل شده باشد.
برای خرید کنترل فاز(در قالب3 مینیاتور)مدل ASN/C برنا الکترونیک (BORNA ELECTRONICS) از طریق سایت ابزار فایندر اقدام نموده و همچنین برای استعلام قیمت کنترل فاز (در قالب3 مینیاتور)مدل ASN/C برنا الکترونیک (BORNA ELECTRONIC) میتوانید با شماره های موجود در سایت تماس حاصل فرمایید.
مشخصات محصول:
- حفاظت الکترو موتورها در مقابل اختلالات شبکه
- تشخیص تغییر توالی فاز تشخیص قطع یک فاز
- تشخیص عدم تقارن ولتاژ سه فاز
- تشخیص کاهش ولتاژ شبکه
- قطع سریع در صورت بروز خطا
- قابلیت انتخاب زمان وصل پس از رفع خطا
- دارای سیگنال‌های نمایشگر خطاهای مختلف و حالت عادی
- شوک ناشی از قطع و وصل متوالی برق
- ولتاژ تغذیه: ۳۸۰ ولت متناوب چهار سیمه ٪+۱۰ و ٪-۲۰
- فرکانس شبکه: ۵۰ هرتز ۵ ± هرتز
- تلفات داخلی: ۳ وات
- تاخیر در وصل ۰/۵ :تا ۴۰ثانیه – قابل تنظیم توسـط دسته DELAY
- عدم تقارن فازها: ۵ تا ٠٢ درصد – قابل تنظیم توسط دسته ASY.V
- IP دستگاه: IP20
- دمای کاری -۲۰ :تا +۵۰ درجه سانتیگراد
- رطوبت کاری ٪۱۵ :تا ٪۸۵
- کلاس عایقی: II
- رله خروجی :یک کنتاکت C/O
- جریان کنتاکت: ۶ آمپرمتناوب ۲۲۰ ولت
۶ آمپرمستقیم ۲۸ ولت
- عمر رله : الکتریکال ۱۰۰.۰۰۰ بار قطع و وصل
مکانیکال ۱.۰۰۰.۰۰۰ بار قطع و وصل
