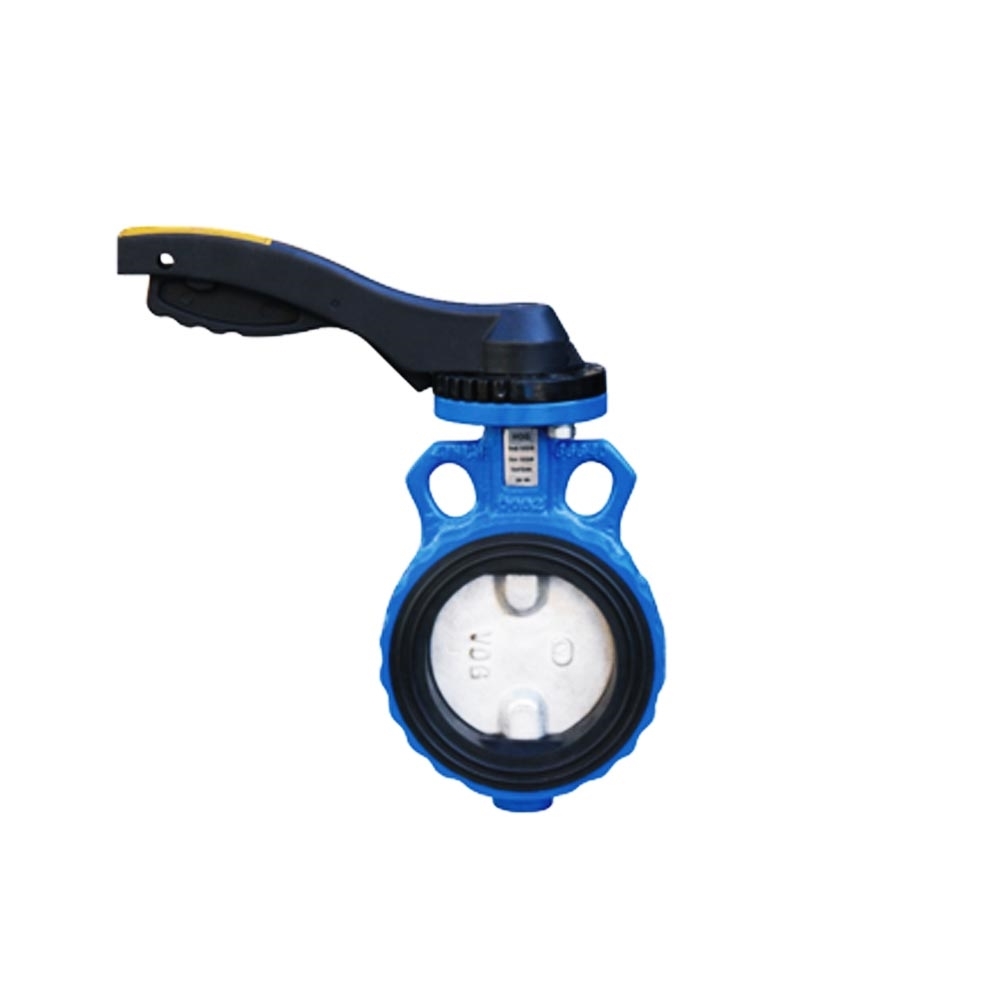

شیر پروانه ای دریچه چدنی وگ بی همتا یکی از انواع تجهیزات صنعتی پرکاربرد می باشد.
شیر پروانه ای دریچه چدنی برای تنظبم جریان سیال مورد نظر و قطع و وصل کردن مسیر جریان سیال استفاده می شود. این نوع شیر یکی از ساده ترین شیر های صنعتی می باشد.
این نوع از شیر ها داری عملکرد راحت و ساده است. این شیر دارای یک شیر تنظیم کننده جریان میباشد که جنس این تنظیم کننده از نوع چدن می باشد. این شیر تنظیم کننده دارای دریچه پروانه ای چدنی و دیسک می باشد . جنس دیسک این نوع از شیر ها استیل می باشد.
نوع مصرف درصنایع:
آب فاضلاب ، تاسیسات ، صنایع غذایی , صنایع پتروشیمی
مشخصات و طراحی مدل :
- طراحی و ساخت بر اساس استاندارد DIN EN 593 , basic DIN 3354
- وجه تا وجه مطابق با استاندارد DIN EN 558 , basic series 20, DIN 3202-K1 ,ISO 5752 series 20
API 609 Table 1 , BS 5155, ISIRI 4841
- فلنج بالا مطابق با استاندارد ISO 5211
- دارای دسته اهرم مقاوم، زیبا و قفل شونده بین صفر تا 90 درجه چرخش
- دارای گیربکس مقاوم و روان (در صورت درخواست قبلی خریداران)
- تست بازرسی نهایی مطابق با استاندارد DIN EN 12266 , DIN 3230-3 , ISO 5208
- قابلیت تجهیز با محرک پنوماتیک و با گیربکس با نسب دورهای 50:1 - 30:1 - 25:1
نوع مواد :
- بدنه از جنس: چدن داکتیل مطابق با استاندارد DIN EN 1563, DIN 1693
چدن خاکستری مطابق با استاندارد DIN EN 1561 , DIN 1691 در صورت سفارش
- جنس پروانه (دیسک) : چدن داکتیل مطابق با استاندارد DIN EN 1563 , DIN 1693 درصورت سفارش فولاد ضد زنگ نزن
- پوسته گیربکس : چدن داکتیل مطابق با استاندارد DIN EN1563 ,DIN 1693
- شفت گیربکس و شیر :شفت گیربکس از جنس CK45 و محور شیر فولاد زنگ نزن با 13 درصد کروم
AISI 420
دسته و اهرم : از جنس آلومینیوم اکسترود شده
فلکه گیربکس : چدن داکتیل مطابق استاندارد DIN EN 1563 ,DIN 1693
محافظت در برابر زنگ زدگی :
با پوشش های انتخابی :
رنگ بدنه و دسته : پودری الکترو استاتیک
پوشش دیسک : انواع آبکاری گالوانیزه -کروم - نیکل و نیکل کروم بر روی دیسکهای چدنی و استنلس استیل
لاستیک آب بندی:
EPDM :برای مصارف آب و فاضلاب تا دمای 70 درجه سانتی گراد
NBR: برای مصارف روغنی و ترکیبات آلی تا دمای 100 درجه سانتی گراد
SILICON : برای مصارف بخار تا دمای 180 درجه سانتی گراد
محدوده کاربرد:
*شرایط تولید نرمال و استاندارد در کارخانه
حداکثر دمای کاربردی 70 درجه سانتی گراد با لاستیک آب بندی EPDM
(در صورت استفاده در دمای بالاتر با اعلام قبلی توسط خریداران صورت می پذیرد. )
قابل نصب بین فلنج های ساخته شده بر اساس استانداردهای:
EN1092-2 – ISO 7005 – ASME B 16.1 Class 125 – ASME 16.5 Class 150
